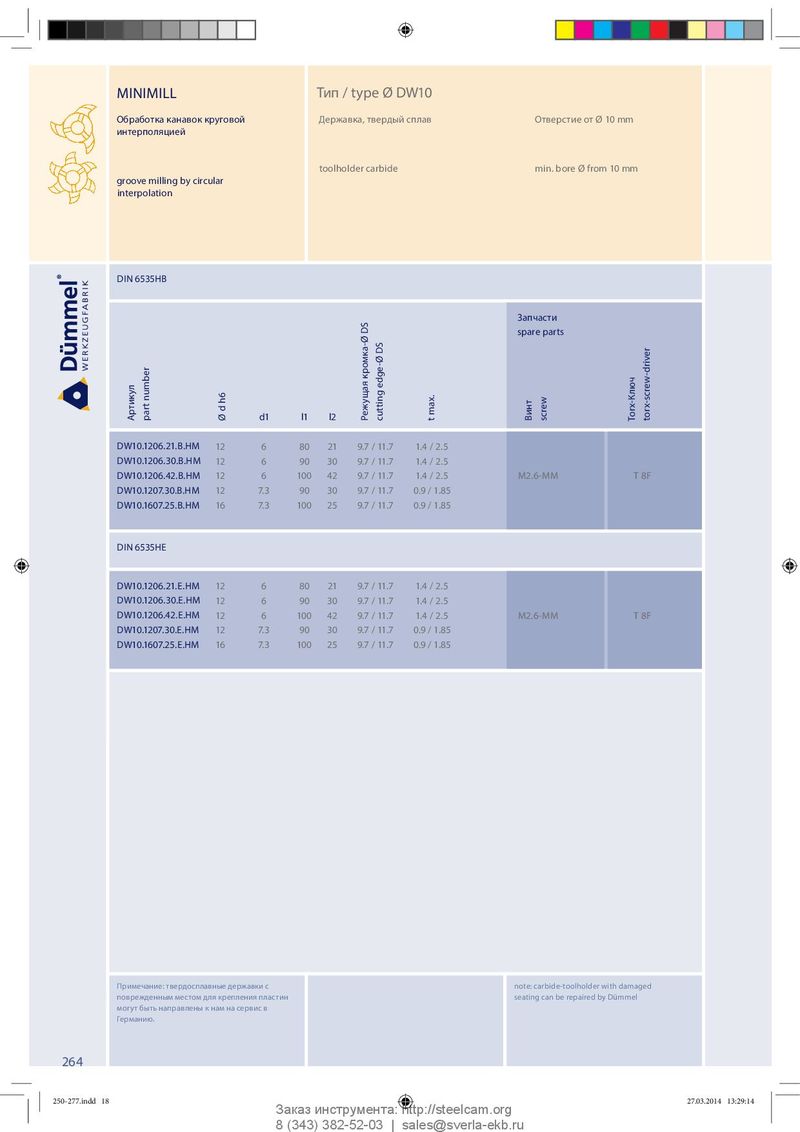

MINIMILL Тип / type Ø DW10 Обработка канавок круговой Державка, твердый сплав Отверстие от Ø 10 mm интерполяцией toolholder carbide min. bore Ø from 10 mm groove milling by circular interpolation DIN 6535HB Запчасти spare parts Артикул part number d1 l1 l2 Ø d h6 Режущая кромка-Ø DS cutting edge-Ø DS t max. Винт screw Torx-Ключ torx-screw-driver DW10.1206.21.B.HM 12 6 80 21 9.7 / 11.7 1.4 / 2.5 DW10.1206.30.B.HM 12 6 90 30 9.7 / 11.7 1.4 / 2.5 DW10.1206.42.B.HM 12 6 100 42 9.7 / 11.7 1.4 / 2.5 M2.6-MM T 8F DW10.1207.30.B.HM 12 7.3 90 30 9.7 / 11.7 0.9 / 1.85 DW10.1607.25.B.HM 16 7.3 100 25 9.7 / 11.7 0.9 / 1.85 DIN 6535HE DW10.1206.21.E.HM 12 6 80 21 9.7 / 11.7 1.4 / 2.5 DW10.1206.30.E.HM 12 6 90 30 9.7 / 11.7 1.4 / 2.5 DW10.1206.42.E.HM 12 6 100 42 9.7 / 11.7 1.4 / 2.5 M2.6-MM T 8F DW10.1207.30.E.HM 12 7.3 90 30 9.7 / 11.7 0.9 / 1.85 DW10.1607.25.E.HM 16 7.3 100 25 9.7 / 11.7 0.9 / 1.85 Примечание: твердосплавные державки с note: carbide-toolholder with damaged поврежденным местом для крепления пластин seating can be repaired by Dümmel могут быть направлены к нам на сервис в Германию. 264 250-277.indd 18 250-277.indd 18 27.03.2014 13:29:14 27.03.2014 13:29:14 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
