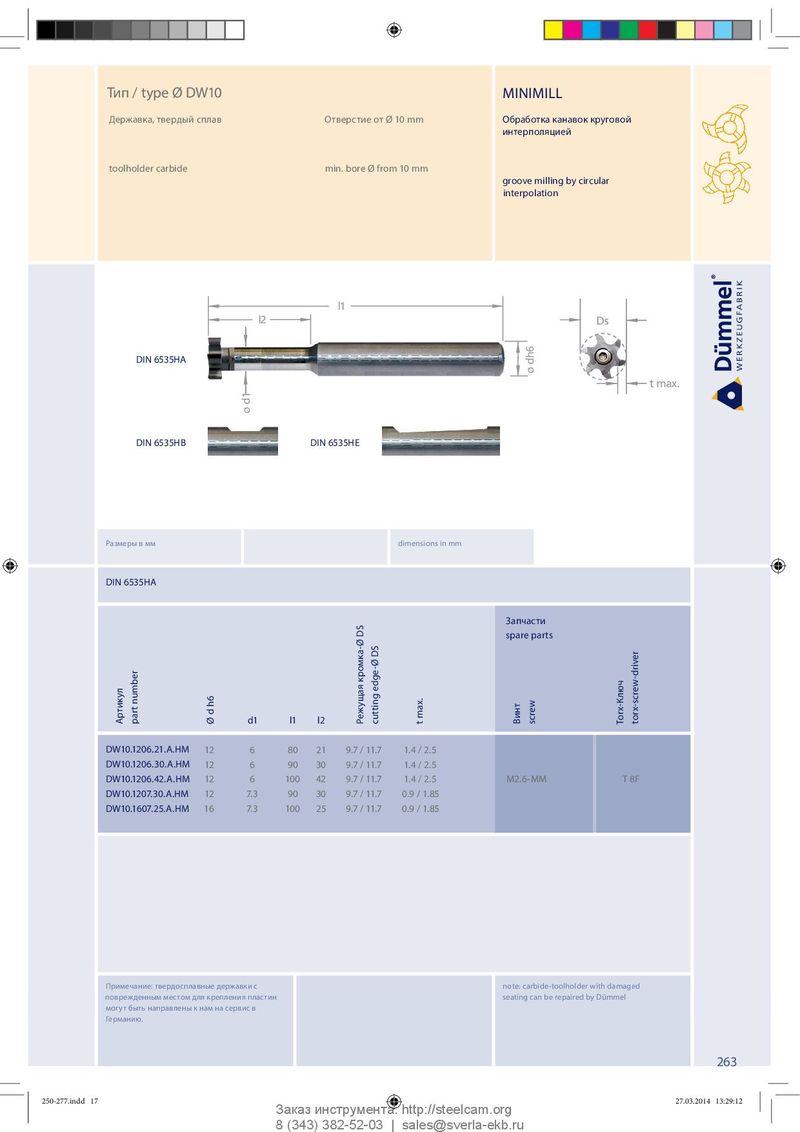

Общий каталог Dümmel 2014 - страница 260

Тип / type Ø DW10 MINIMILL Державка, твердый сплав Отверстие от Ø 10 mm Обработка канавок круговой интерполяцией toolholder carbide min. bore Ø from 10 mm groove milling by circular interpolation l1 l2 Ds DIN 6535HA ø dh6 t max. ø d1 DIN 6535HB DIN 6535HE Размеры в мм dimensions in mm DIN 6535HA Запчасти spare parts Артикул part number d1 l1 l2 Ø d h6 Режущая кромка-Ø DS cutting edge-Ø DS t max. Винт screw Torx-Ключ torx-screw-driver DW10.1206.21.A.HM 12 6 80 21 9.7 / 11.7 1.4 / 2.5 DW10.1206.30.A.HM 12 6 90 30 9.7 / 11.7 1.4 / 2.5 DW10.1206.42.A.HM 12 6 100 42 9.7 / 11.7 1.4 / 2.5 M2.6-MM T 8F DW10.1207.30.A.HM 12 7.3 90 30 9.7 / 11.7 0.9 / 1.85 DW10.1607.25.A.HM 16 7.3 100 25 9.7 / 11.7 0.9 / 1.85 Примечание: твердосплавные державки с note: carbide-toolholder with damaged поврежденным местом для крепления пластин seating can be repaired by Dümmel могут быть направлены к нам на сервис в Германию. 263 250-277.indd 17 250-277.indd 17 27.03.2014 13:29:12 27.03.2014 13:29:12 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
