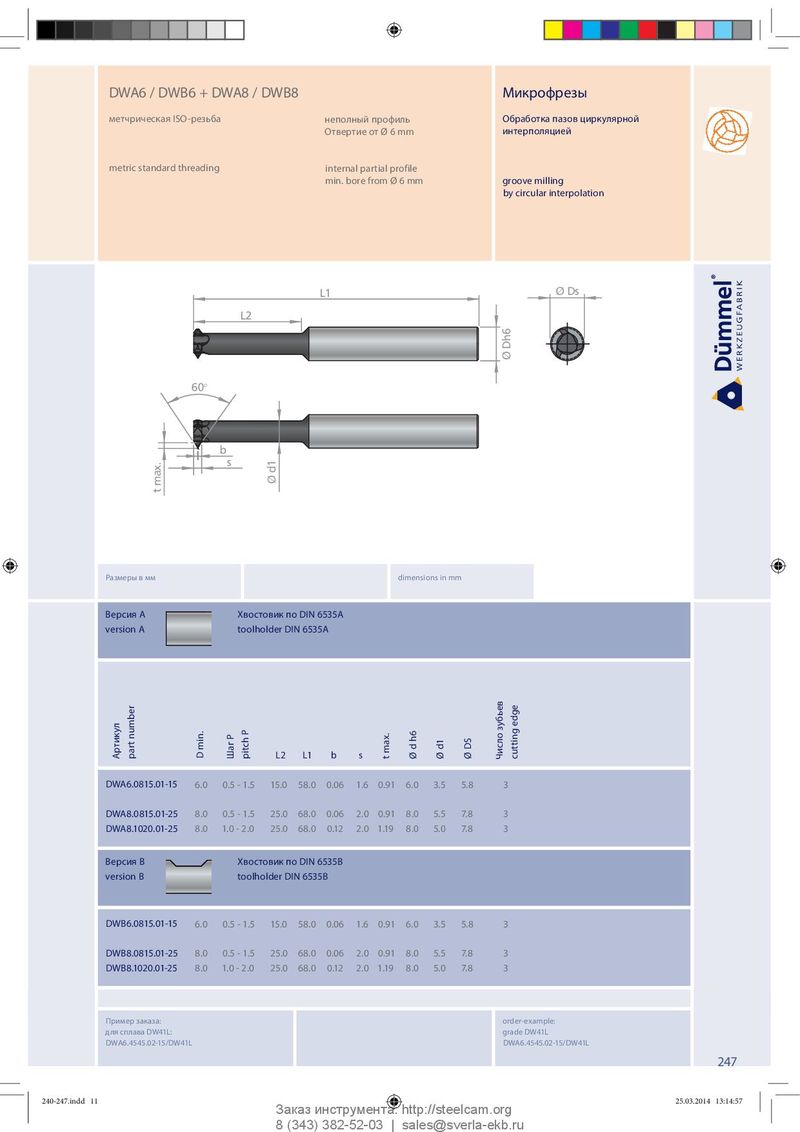

DWA6 / DWB6 + DWA8 / DWB8 Микрофрезы метчрическая ISO-резьба неполный профиль Обработка пазов циркулярной Отвертие от Ø 6 mm интерполяцией metric standard threading internal partial profile min. bore from Ø 6 mm groove milling by circular interpolation L1 Ø Ds L2 Ø Dh6 60° b s Ø d1 t max. Размеры в мм dimensions in mm Версия A Хвостовик по DIN 6535A version A toolholder DIN 6535A Артикул part number D min. Шаг P pitch P L2 L1 b s t max. Ø d h6 Ø d1 Ø DS Число зубьев cutting edge DWA6.0815.01-15 6.0 0.5 - 1.5 15 . 0 58.0 0.06 1.6 0 .91 6.0 3.5 5.8 3 DWA8.0815.01-25 8.0 0.5 - 1.5 25.0 68.0 0.06 2.0 0.91 8.0 5.5 7.8 3 DWA8.1020.01-25 8.0 1.0 - 2.0 25.0 68.0 0.12 2.0 1.19 8.0 5.0 7.8 3 Версия B Хвостовик по DIN 6535B version B toolholder DIN 6535B DWB6.0815.01-15 6.0 0.5 - 1.5 15 . 0 58.0 0.06 1.6 0 .91 6.0 3.5 5.8 3 DWB8.0815.01-25 8.0 0.5 - 1.5 25.0 68.0 0.06 2.0 0.91 8.0 5.5 7.8 3 DWB8.1020.01-25 8.0 1.0 - 2.0 25.0 68.0 0.12 2.0 1.19 8.0 5.0 7.8 3 Пример заказа: order-example: для сплава DW41L: grade DW41L DWA6.4545.02-15/DW41L DWA6.4545.02-15/DW41L 247 240-247.indd 11 240-247.indd 11 25.03.2014 13:14:57 25.03.2014 13:14:57 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
