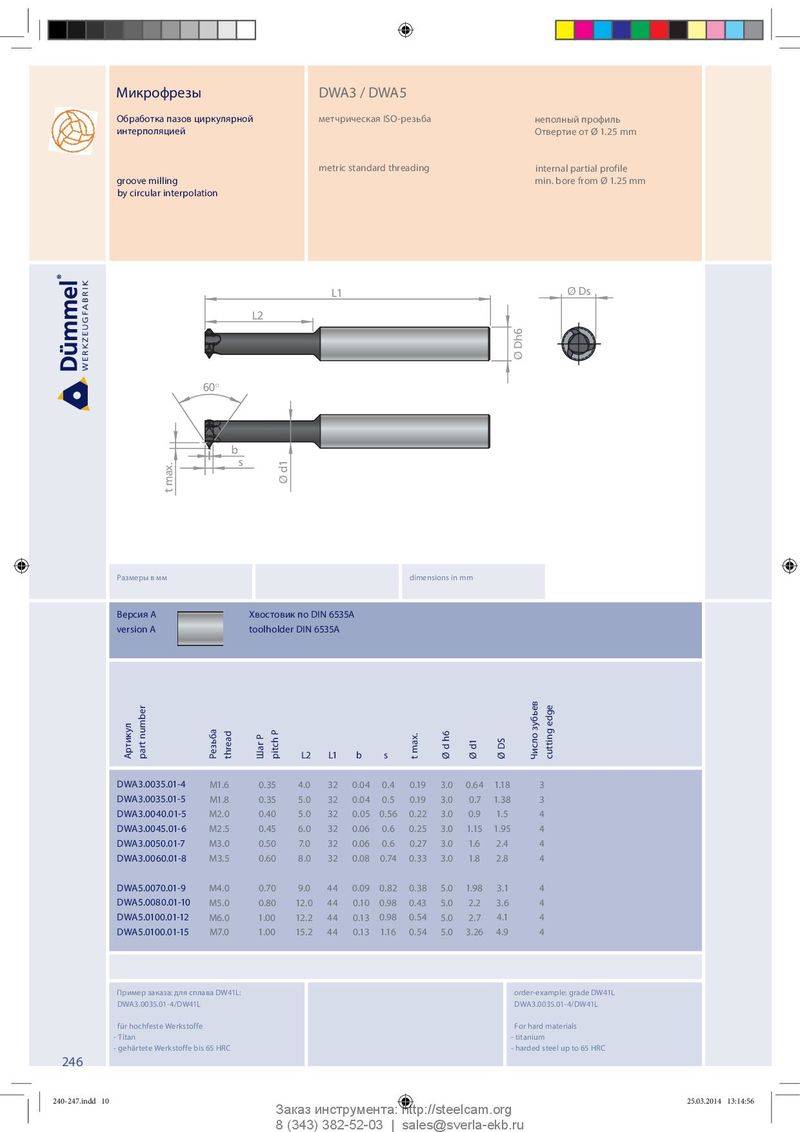

Микрофрезы DWA3 / DWA5 Обработка пазов циркулярной метчрическая ISO-резьба неполный профиль интерполяцией Отвертие от Ø 1.25 mm metric standard threading internal partial profile groove milling min. bore from Ø 1.25 mm by circular interpolation L1 Ø Ds L2 Ø Dh6 60° b s Ø d1 t max. Размеры в мм dimensions in mm Версия A Хвостовик по DIN 6535A version A toolholder DIN 6535A Артикул part number Резьба thread Шаг P pitch P L2 L1 b s t max. Ø d h6 Ø d1 Ø DS Число зубьев cutting edge DWA3.0035.01-4 M1.6 0 . 35 4 . 0 32 0.04 0.4 0 .19 3.0 0.64 1.18 3 DWA3.0035.01-5 M1.8 0.35 5.0 32 0.04 0.5 0.19 3.0 0.7 1.38 3 DWA3.0040.01-5 M2.0 0.40 5.0 32 0.05 0.56 0.22 3.0 0.9 1.5 4 DWA3.0045.01-6 M2.5 0.45 6.0 32 0.06 0.6 0.25 3.0 1.15 1.95 4 DWA3.0050.01-7 M3.0 0.50 7.0 32 0.06 0.6 0.27 3.0 1.6 2.4 4 DWA3.0060.01-8 M3.5 0.60 8.0 32 0.08 0.74 0.33 3.0 1.8 2.8 4 DWA5.0070.01-9 M4.0 0.70 9.0 44 0.09 0.82 0.38 5.0 1.98 3.1 4 DWA5.0080.01-10 M5.0 0.80 12.0 44 0.10 0.98 0.43 5.0 2.2 3.6 4 DWA5.0100.01-12 M6.0 1.00 12.2 44 0.13 0.98 0.54 5.0 2.7 4.1 4 DWA5.0100.01-15 M7.0 1.00 15.2 44 0.13 1.16 0.54 5.0 3.26 4.9 4 Пример заказа: для сплава DW41L: order-example: grade DW41L DWA3.0035.01-4/DW41L DWA3.0035.01-4/DW41L für hochfeste Werkstoffe For hard materials - Titan - titanium - gehärtete Werkstoffe bis 65 HRC - harded steel up to 65 HRC 246 240-247.indd 10 240-247.indd 10 25.03.2014 13:14:56 25.03.2014 13:14:56 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
