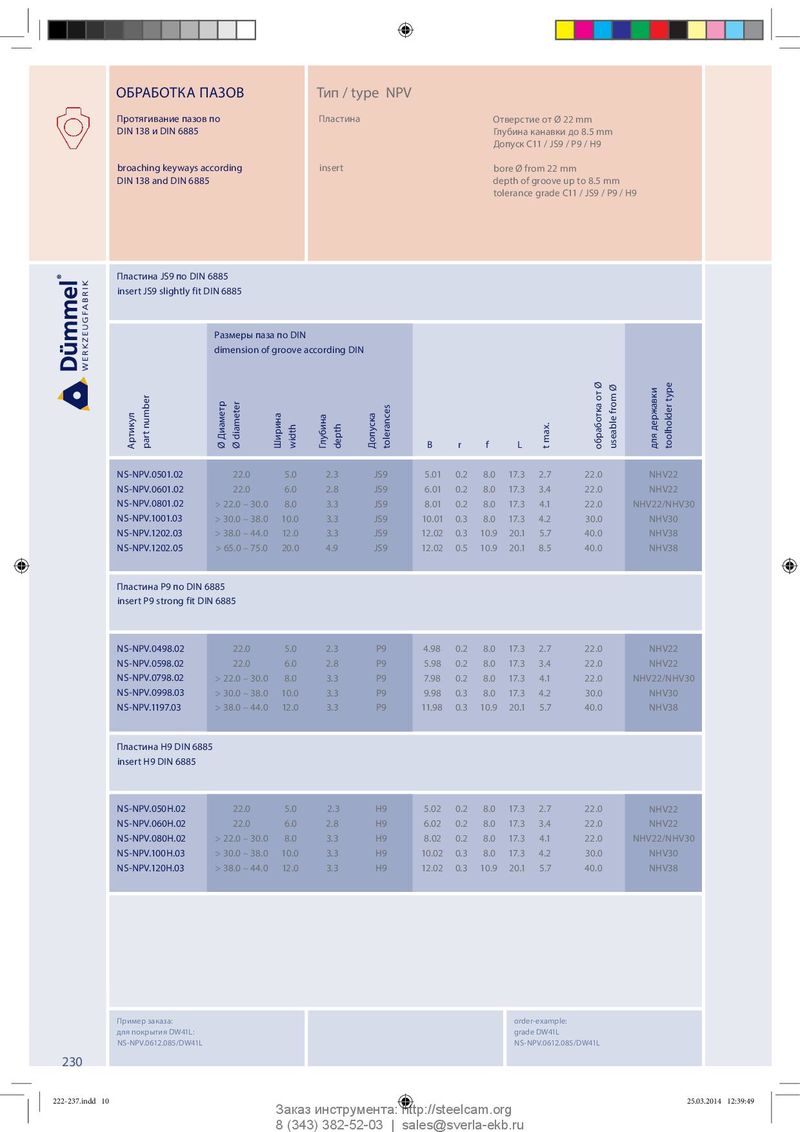

Общий каталог Dümmel 2014 - страница 227

ОБРАБОТКА ПАЗОВ Тип / type NPV Протягивание пазов по Пластина Отверстие от Ø 22 mm DIN 138 и DIN 6885 Глубина канавки до 8.5 mm Допуск C11 / JS9 / P9 / H9 broaching keyways according insert bore Ø from 22 mm DIN 138 and DIN 6885 depth of groove up to 8.5 mm tolerance grade C11 / JS9 / P9 / H9 Пластина JS9 по DIN 6885 insert JS9 slightly fit DIN 6885 Размеры паза по DIN dimension of groove according DIN державки Артикул part number Ø Диаметр Ø diameter Ширина width Глубина depth Допуска tolerances B r f L t max. обработка от Ø useable from Ø для toolholder type NS-NPV.0501.02 22.0 5.0 2.3 JS9 5.01 0.2 8.0 17.3 2.7 22.0 NHV22 NS-NPV.0601.02 22.0 6.0 2.8 JS9 6.01 0.2 8.0 17.3 3.4 22.0 NHV22 NS-NPV.0801.02 > 22.0 – 30.0 8.0 3.3 JS9 8.01 0.2 8.0 17.3 4.1 22.0 NHV22/NHV30 NS-NPV.1001.03 > 30.0 – 38.0 10.0 3.3 JS9 10.01 0.3 8.0 17.3 4.2 30.0 NHV30 NS-NPV.1202.03 > 38.0 – 44.0 12.0 3.3 JS9 12.02 0.3 10.9 20.1 5.7 40.0 NHV38 NS-NPV.1202.05 > 65.0 – 75.0 20.0 4.9 JS9 12.02 0.5 10.9 20.1 8.5 40.0 NHV38 Пластина P9 по DIN 6885 insert P9 strong fit DIN 6885 NS-NPV.0498.02 22.0 5.0 2.3 P9 4.98 0.2 8.0 17.3 2.7 22.0 NHV22 NS-NPV.0598.02 22.0 6.0 2.8 P9 5.98 0.2 8.0 17.3 3.4 22.0 NHV22 NS-NPV.0798.02 > 22.0 – 30.0 8.0 3.3 P9 7.98 0.2 8.0 17.3 4.1 22.0 NHV22/NHV30 NS-NPV.0998.03 > 30.0 – 38.0 10.0 3.3 P9 9.98 0.3 8.0 17.3 4.2 30.0 NHV30 NS-NPV.1197.03 > 38.0 – 44.0 12.0 3.3 P9 11.98 0.3 10.9 20.1 5.7 40.0 NHV38 Пластина H9 DIN 6885 insert H9 DIN 6885 NS-NPV.050H.02 22.0 5.0 2 . 3 H9 5.02 0.2 8.0 17.3 2.7 22.0 NHV22 NS-NPV.060H.02 22.0 6.0 2.8 H9 6.02 0.2 8.0 17.3 3.4 22.0 NHV22 NS-NPV.080H.02 > 22.0 – 30.0 8.0 3.3 H9 8.02 0.2 8.0 17.3 4.1 22.0 NHV22/NHV30 NS-NPV.100H.03 > 30.0 – 38.0 10.0 3.3 H9 10.02 0.3 8.0 17.3 4.2 30.0 NHV30 NS-NPV.120H.03 > 38.0 – 44.0 12.0 3.3 H9 12.02 0.3 10.9 20.1 5.7 40.0 NHV38 Пример заказа: order-example: для покрытия DW41L: grade DW41L NS-NPV.0612.085/DW41L NS-NPV.0612.085/DW41L 230 222-237.indd 10 222-237.indd 10 25.03.2014 12:39:49 25.03.2014 12:39:49 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
