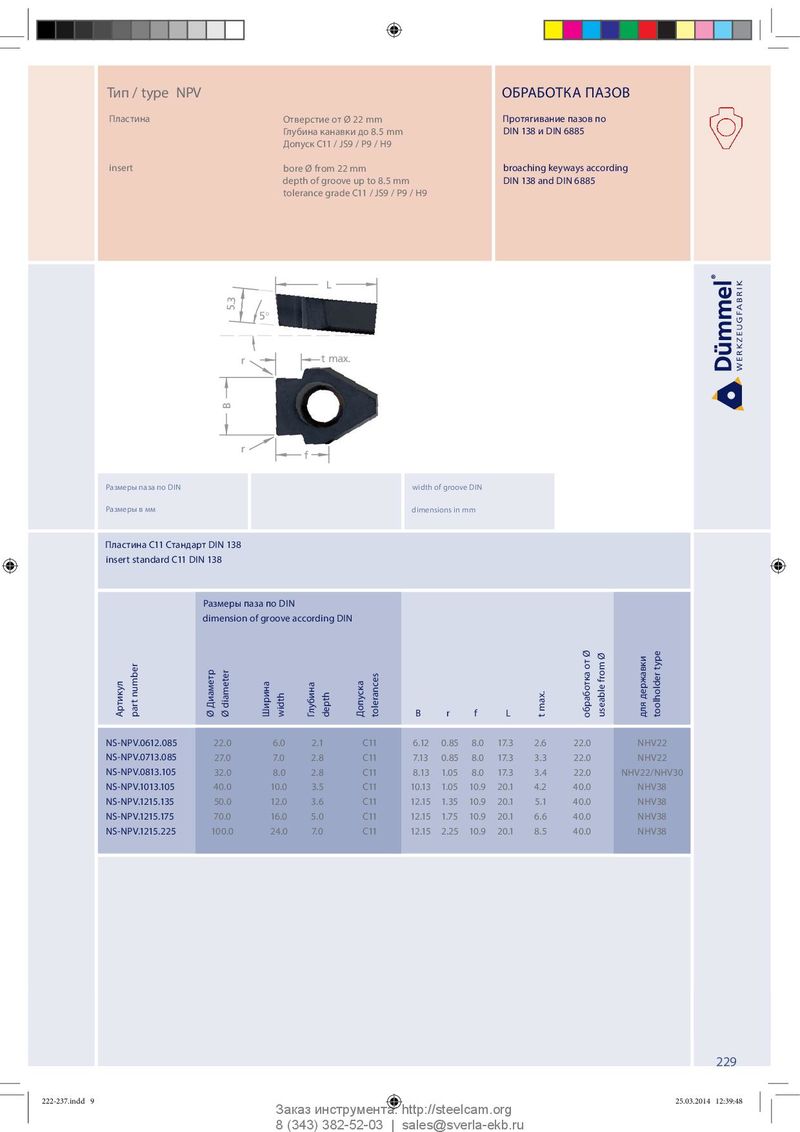

Тип / type NPV ОБРАБОТКА ПАЗОВ Пластина Отверстие от Ø 22 mm Протягивание пазов по Глубина канавки до 8.5 mm DIN 138 и DIN 6885 Допуск C11 / JS9 / P9 / H9 insert bore Ø from 22 mm broaching keyways according depth of groove up to 8.5 mm DIN 138 and DIN 6885 tolerance grade C11 / JS9 / P9 / H9 L 5.3 5° r t max. B r f Размеры паза по DIN width of groove DIN Размеры в мм dimensions in mm Пластина C11 Стандарт DIN 138 insert standard C11 DIN 138 Размеры паза по DIN dimension of groove according DIN державки Артикул part number Ø Диаметр Ø diameter Ширина width Глубина depth Допуска tolerances B r f L t max. обработка от Ø useable from Ø для toolholder type NS-NPV.0612.085 22.0 6.0 2.1 C11 6.12 0.85 8.0 17.3 2.6 22.0 NHV22 NS-NPV.0713.085 27.0 7.0 2.8 C11 7.13 0.85 8.0 17.3 3.3 22.0 NHV22 NS-NPV.0813.105 32.0 8.0 2.8 C11 8.13 1.05 8.0 17.3 3.4 22.0 NHV22/NHV30 NS-NPV.1013.105 40.0 10.0 3.5 C11 10.13 1.05 10.9 20.1 4.2 40.0 NHV38 NS-NPV.1215.135 50.0 12.0 3.6 C11 12.15 1.35 10.9 20.1 5.1 40.0 NHV38 NS-NPV.1215.175 70.0 16.0 5.0 C11 12.15 1.75 10.9 20.1 6.6 40.0 NHV38 NS-NPV.1215.225 100.0 24.0 7.0 C11 12.15 2.25 10.9 20.1 8.5 40.0 NHV38 229 222-237.indd 9 222-237.indd 9 25.03.2014 12:39:48 25.03.2014 12:39:48 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
