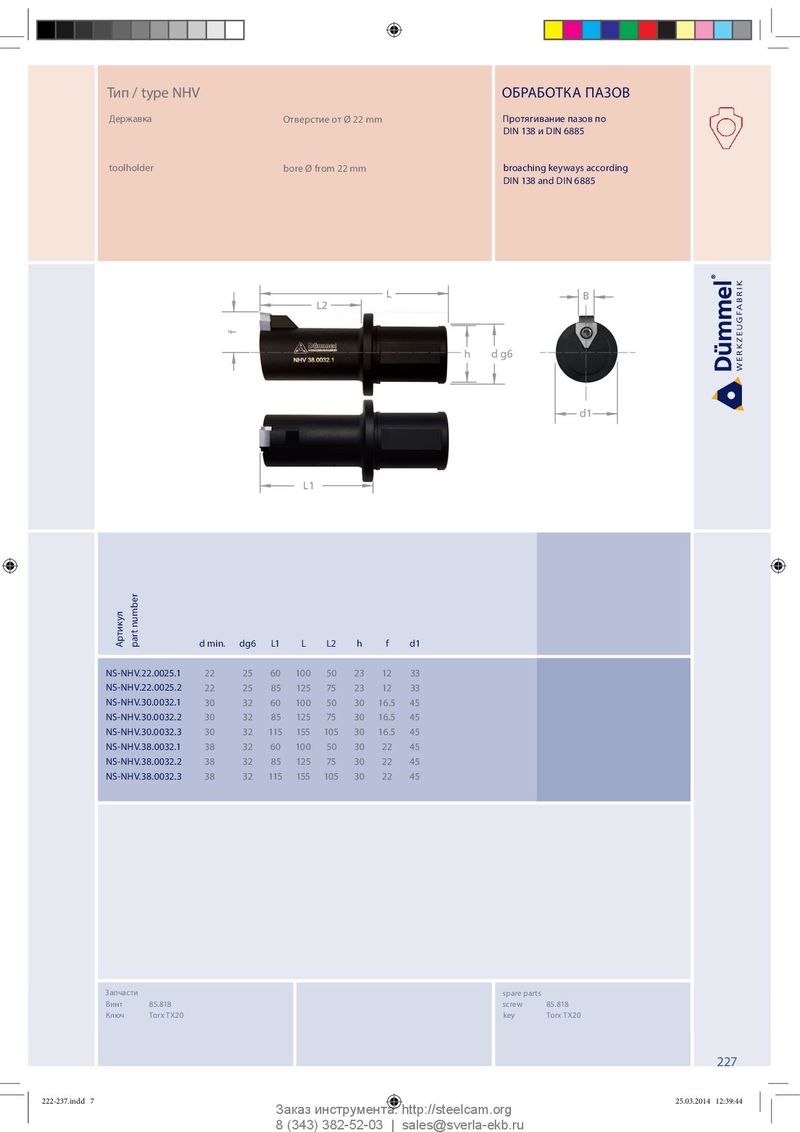

Общий каталог Dümmel 2014 - страница 224

Тип / type NHV ОБРАБОТКА ПАЗОВ Державка Отверстие от Ø 22 mm Протягивание пазов по DIN 138 и DIN 6885 toolholder bore Ø from 22 mm broaching keyways according DIN 138 and DIN 6885 L B L2 f h d g6 d1 L1 Артикул part number d min. dg6 L1 L L2 h f d1 NS-NHV.22.0025.1 22 25 60 100 50 23 12 33 NS-NHV.22.0025.2 22 25 85 125 75 23 12 33 NS-NHV.30.0032.1 30 32 60 100 50 30 16.5 45 NS-NHV.30.0032.2 30 32 85 125 75 30 16.5 45 NS-NHV.30.0032.3 30 32 115 155 105 30 16.5 45 NS-NHV.38.0032.1 38 32 60 100 50 30 22 45 NS-NHV.38.0032.2 38 32 85 125 75 30 22 45 NS-NHV.38.0032.3 38 32 115 155 105 30 22 45 Запчасти spare parts Винт 85.818 screw 85.818 Ключ Torx TX20 key Torx TX20 227 222-237.indd 7 222-237.indd 7 25.03.2014 12:39:44 25.03.2014 12:39:44 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
