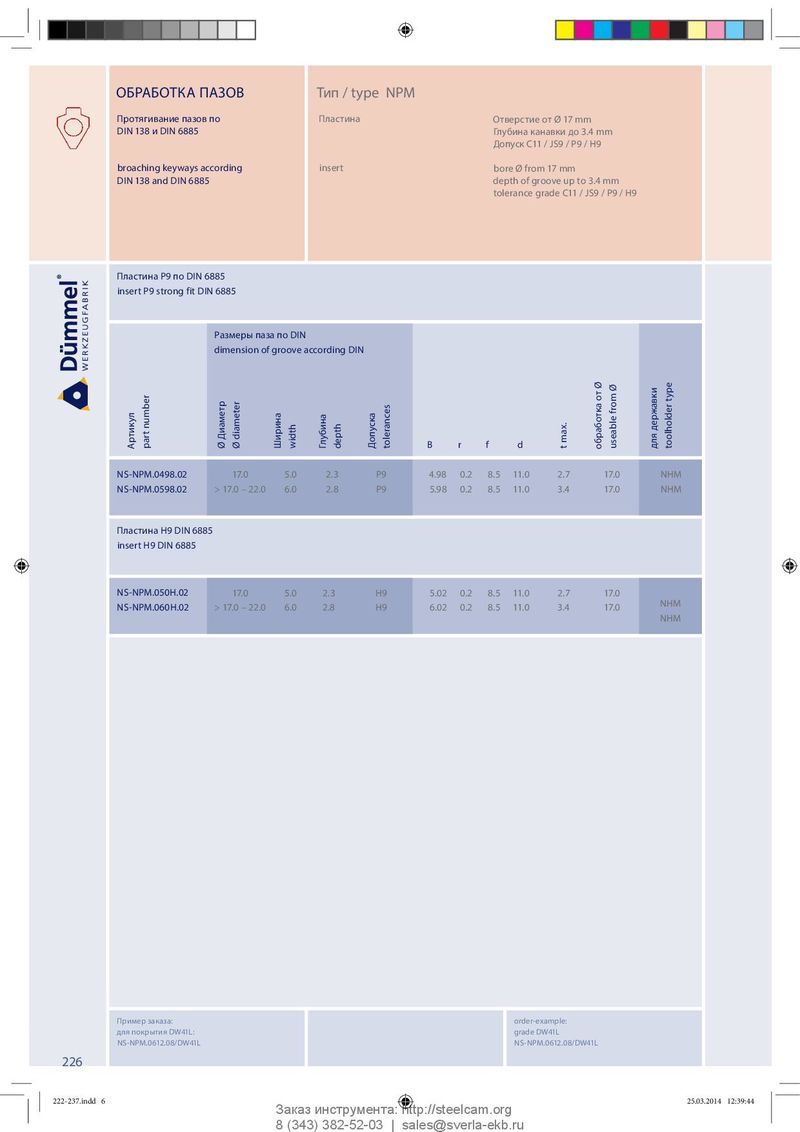

Общий каталог Dümmel 2014 - страница 223

ОБРАБОТКА ПАЗОВ Тип / type NPM Протягивание пазов по Пластина Отверстие от Ø 17 mm DIN 138 и DIN 6885 Глубина канавки до 3.4 mm Допуск C11 / JS9 / P9 / H9 broaching keyways according insert bore Ø from 17 mm DIN 138 and DIN 6885 depth of groove up to 3.4 mm tolerance grade C11 / JS9 / P9 / H9 Пластина P9 по DIN 6885 insert P9 strong fit DIN 6885 Размеры паза по DIN dimension of groove according DIN державки Артикул part number Ø Диаметр Ø diameter Ширина width Глубина depth Допуска tolerances B r f d t max. обработка от Ø useable from Ø для toolholder type NS-NPM.0498.02 17.0 5.0 2.3 P9 4.98 0.2 8.5 11.0 2.7 17.0 NHM NS-NPM.0598.02 > 17.0 – 22.0 6.0 2.8 P9 5.98 0.2 8.5 11.0 3.4 17.0 NHM Пластина H9 DIN 6885 insert H9 DIN 6885 NS-NPM.050H.02 17.0 5.0 2.3 H9 5.02 0.2 8.5 11.0 2.7 17.0 NHM NS-NPM.060H.02 > 17.0 – 22.0 6.0 2.8 H9 6.02 0.2 8.5 11.0 3.4 17.0 NHM Пример заказа: order-example: для покрытия DW41L: grade DW41L NS-NPM.0612.08/DW41L NS-NPM.0612.08/DW41L 226 222-237.indd 6 222-237.indd 6 25.03.2014 12:39:44 25.03.2014 12:39:44 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
