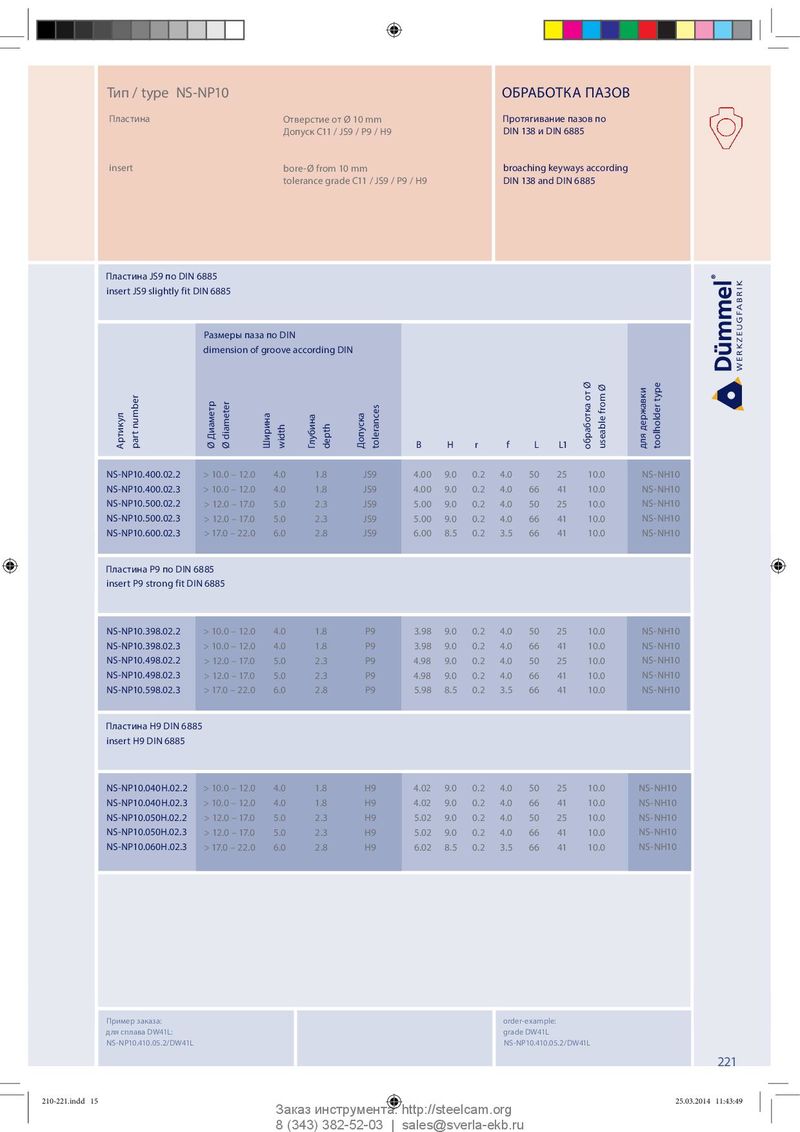

Тип / type NS-NP10 ОБРАБОТКА ПАЗОВ Пластина Отверстие от Ø 10 mm Протягивание пазов по Допуск C11 / JS9 / P9 / H9 DIN 138 и DIN 6885 insert bore-Ø from 10 mm broaching keyways according tolerance grade C11 / JS9 / P9 / H9 DIN 138 and DIN 6885 Пластина JS9 по DIN 6885 insert JS9 slightly fit DIN 6885 Размеры паза по DIN dimension of groove according DIN державки Артикул part number Ø Диаметр Ø diameter Ширина width Глубина depth Допуска tolerances B H r f L L1 обработка от Ø useable from Ø для toolholder type NS-NP10.400.02.2 > 10.0 – 12.0 4.0 1.8 JS9 4.00 9.0 0.2 4.0 50 25 10.0 NS-NH10 NS-NP10.400.02.3 > 10.0 – 12.0 4.0 1.8 JS9 4.00 9.0 0.2 4.0 66 41 10.0 NS-NH10 NS-NP10.500.02.2 > 12.0 – 17.0 5.0 2.3 JS9 5.00 9.0 0.2 4.0 50 25 10.0 NS-NH10 NS-NP10.500.02.3 > 12.0 – 17.0 5.0 2.3 JS9 5.00 9.0 0.2 4.0 66 41 10.0 NS-NH10 NS-NP10.600.02.3 > 17.0 – 22.0 6.0 2.8 JS9 6.00 8.5 0.2 3.5 66 41 10.0 NS-NH10 Пластина P9 по DIN 6885 insert P9 strong fit DIN 6885 NS-NP10.398.02.2 > 10.0 – 12.0 4.0 1.8 P9 3.98 9.0 0.2 4.0 50 25 10.0 NS-NH10 NS-NP10.398.02.3 > 10.0 – 12.0 4.0 1.8 P9 3.98 9.0 0.2 4.0 66 41 10.0 NS-NH10 NS-NP10.498.02.2 > 12.0 – 17.0 5.0 2.3 P9 4.98 9.0 0.2 4.0 50 25 10.0 NS-NH10 NS-NP10.498.02.3 > 12.0 – 17.0 5.0 2.3 P9 4.98 9.0 0.2 4.0 66 41 10.0 NS-NH10 NS-NP10.598.02.3 > 17.0 – 22.0 6.0 2.8 P9 5.98 8.5 0.2 3.5 66 41 10.0 NS-NH10 Пластина H9 DIN 6885 insert H9 DIN 6885 NS-NP10.040H.02.2 > 10.0 – 12.0 4.0 1.8 H9 4.02 9.0 0.2 4.0 50 25 10.0 NS-NH10 NS-NP10.040H.02.3 > 10.0 – 12.0 4.0 1.8 H9 4.02 9.0 0.2 4.0 66 41 10.0 NS-NH10 NS-NP10.050H.02.2 > 12.0 – 17.0 5.0 2.3 H9 5.02 9.0 0.2 4.0 50 25 10.0 NS-NH10 NS-NP10.050H.02.3 > 12.0 – 17.0 5.0 2.3 H9 5.02 9.0 0.2 4.0 66 41 10.0 NS-NH10 NS-NP10.060H.02.3 > 17.0 – 22.0 6.0 2.8 H9 6.02 8.5 0.2 3.5 66 41 10.0 NS-NH10 Пример заказа: order-example: для сплава DW41L: grade DW41L NS-NP10.410.05.2/DW41L NS-NP10.410.05.2/DW41L 221 210-221.indd 15 210-221.indd 15 25.03.2014 11:43:49 25.03.2014 11:43:49 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
