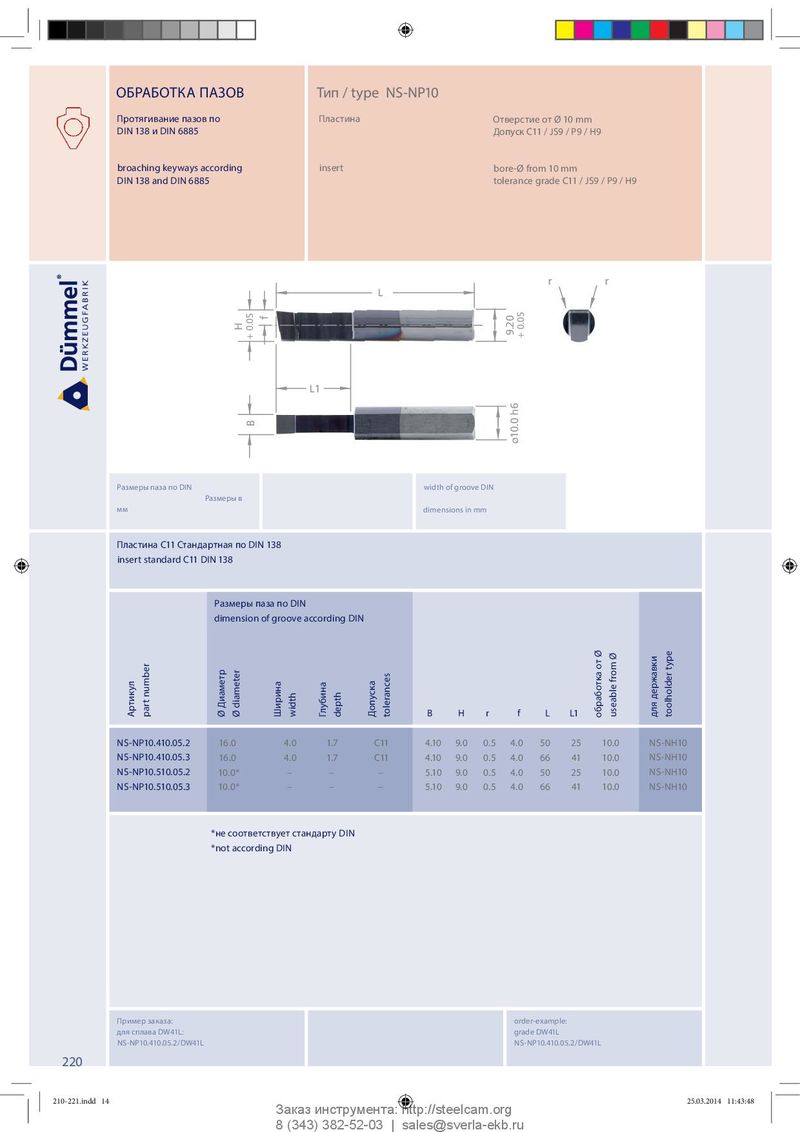

ОБРАБОТКА ПАЗОВ Тип / type NS-NP10 Протягивание пазов по Пластина Отверстие от Ø 10 mm DIN 138 и DIN 6885 Допуск C11 / JS9 / P9 / H9 broaching keyways according insert bore-Ø from 10 mm DIN 138 and DIN 6885 tolerance grade C11 / JS9 / P9 / H9 r r L f H 9.20 + 0.05 + 0.05 L1 B ø10.0 h6 Размеры паза по DIN width of groove DIN Размеры в мм dimensions in mm Пластина C11 Стандартная по DIN 138 insert standard C11 DIN 138 Размеры паза по DIN dimension of groove according DIN державки Артикул part number Ø Диаметр Ø diameter Ширина width Глубина depth Допуска tolerances B H r f L L1 обработка от Ø useable from Ø для toolholder type NS-NP10.410.05.2 16.0 4.0 1.7 C11 4.10 9.0 0.5 4.0 50 25 10.0 NS-NH10 NS-NP10.410.05.3 16.0 4.0 1.7 C11 4.10 9.0 0.5 4.0 66 41 10.0 NS-NH10 NS-NP10.510.05.2 10.0* – – – 5.10 9.0 0.5 4.0 50 25 10.0 NS-NH10 NS-NP10.510.05.3 10.0* – – – 5.10 9.0 0.5 4.0 66 41 10.0 NS-NH10 *не соответствует стандарту DIN *not according DIN Пример заказа: order-example: для сплава DW41L: grade DW41L NS-NP10.410.05.2/DW41L NS-NP10.410.05.2/DW41L 220 210-221.indd 14 210-221.indd 14 25.03.2014 11:43:48 25.03.2014 11:43:48 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
