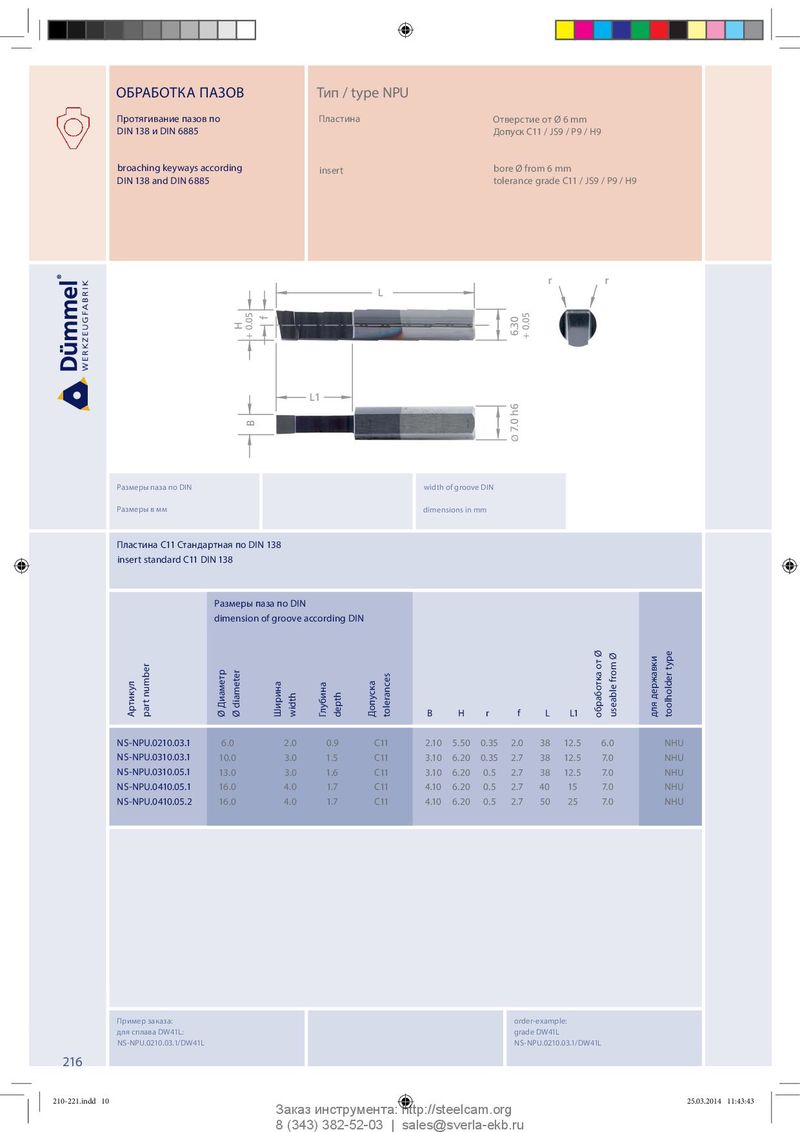

ОБРАБОТКА ПАЗОВ Тип / type NPU Протягивание пазов по Пластина Отверстие от Ø 6 mm DIN 138 и DIN 6885 Допуск C11 / JS9 / P9 / H9 broaching keyways according insert bore Ø from 6 mm DIN 138 and DIN 6885 tolerance grade C11 / JS9 / P9 / H9 r r L f H + 0.05 6.30 + 0.05 L1 B Ø 7.0 h6 Размеры паза по DIN width of groove DIN Размеры в мм dimensions in mm Пластина C11 Стандартная по DIN 138 insert standard C11 DIN 138 Размеры паза по DIN dimension of groove according DIN державки Артикул part number Ø Диаметр Ø diameter Ширина width Глубина depth Допуска tolerances B H r f L L1 обработка от Ø useable from Ø для toolholder type NS-NPU.0210.03.1 6.0 2.0 0.9 C11 2.10 5.50 0.35 2.0 38 12.5 6.0 NHU NS-NPU.0310.03.1 10.0 3.0 1.5 C11 3.10 6.20 0.35 2.7 38 12.5 7.0 NHU NS-NPU.0310.05.1 13.0 3.0 1.6 C11 3.10 6.20 0.5 2.7 38 12.5 7.0 NHU NS-NPU.0410.05.1 16.0 4.0 1.7 C11 4.10 6.20 0.5 2.7 40 15 7.0 NHU NS-NPU.0410.05.2 16.0 4.0 1.7 C11 4.10 6.20 0.5 2.7 50 25 7.0 NHU Пример заказа: order-example: для сплава DW41L: grade DW41L NS-NPU.0210.03.1/DW41L NS-NPU.0210.03.1/DW41L 216 210-221.indd 10 210-221.indd 10 25.03.2014 11:43:43 25.03.2014 11:43:43 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
