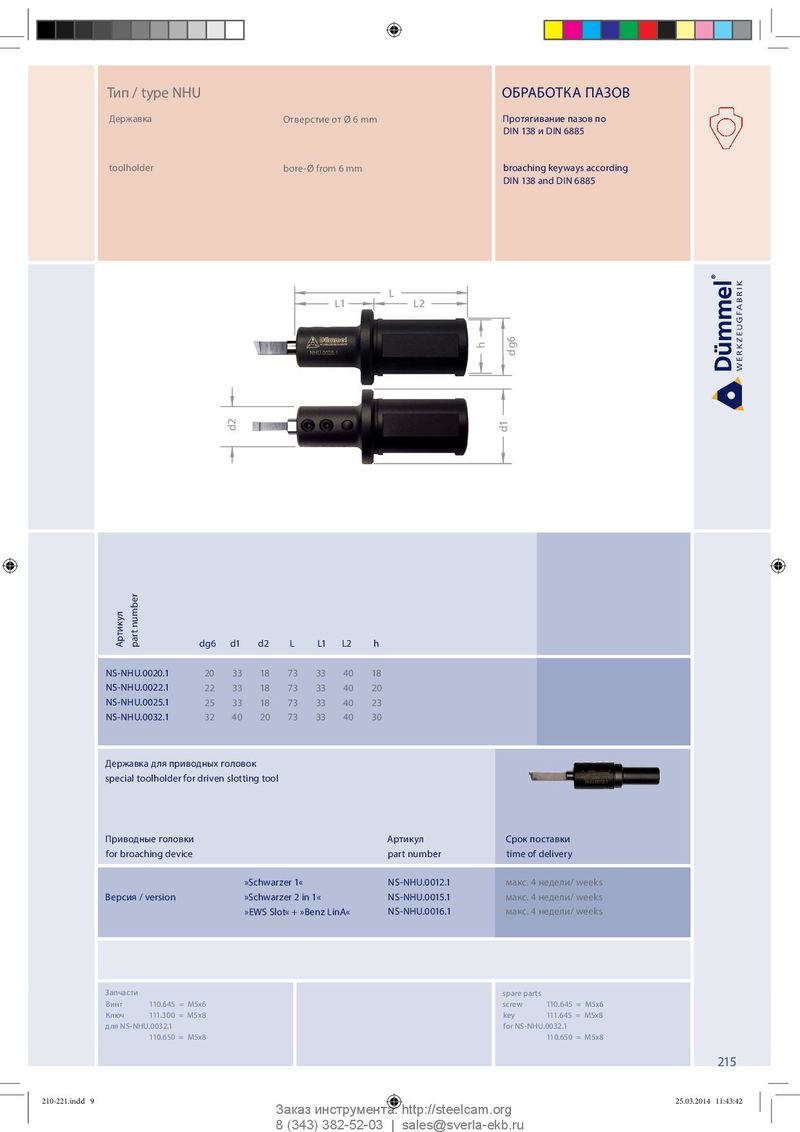

Тип / type NHU ОБРАБОТКА ПАЗОВ Державка Отверстие от Ø 6 mm Протягивание пазов по DIN 138 и DIN 6885 toolholder bore-Ø from 6 mm broaching keyways according DIN 138 and DIN 6885 L L1 L2 h d g6 d2 d1 Артикул part number dg6 d1 d2 L L1 L2 h NS-NHU.0020.1 20 33 18 73 33 40 18 NS-NHU.0022.1 22 33 18 73 33 40 20 NS-NHU.0025.1 25 33 18 73 33 40 23 NS-NHU.0032.1 32 40 20 73 33 40 30 Державка для приводных головок special toolholder for driven slotting tool Приводные головки Артикул Срок поставки for broaching device part number time of delivery »Schwarzer 1« NS-NHU.0012.1 макс. 4 недели/ weeks Версия / version »Schwarzer 2 in 1« NS-NHU.0015.1 макс. 4 недели/ weeks »EWS Slot« + »Benz LinA« NS-NHU.0016.1 макс. 4 недели/ weeks Запчасти spare parts Винт 110.645 = M5x6 screw 110.645 = M5x6 К люч 111. 300 = M5x8 key 111.645 = M5x8 для NS-NHU.0032.1 for NS-NHU.0032.1 110.650 = M5x8 110.650 = M5x8 215 210-221.indd 9 210-221.indd 9 25.03.2014 11:43:42 25.03.2014 11:43:42 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
