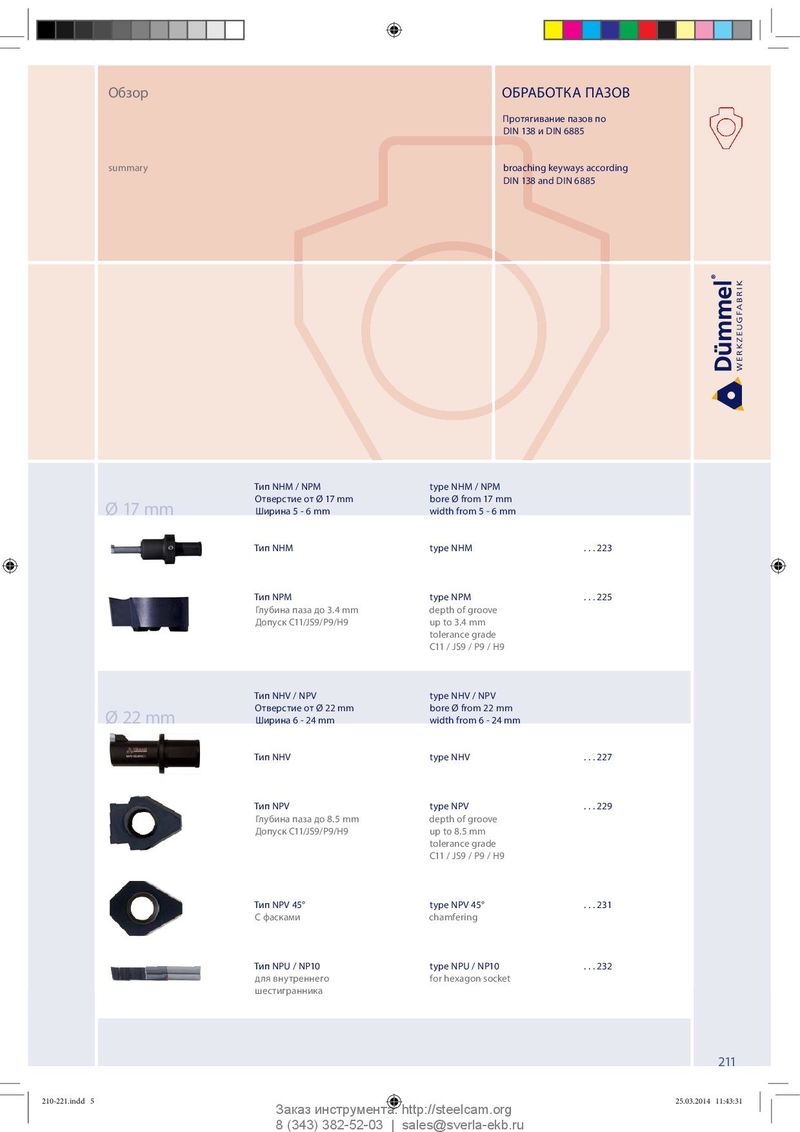

Обзор ОБРАБОТКА ПАЗОВ Протягивание пазов по DIN 138 и DIN 6885 summary broaching keyways according DIN 138 and DIN 6885 Тип NHM / NPM type NHM / NPM Отверстие от Ø 17 mm bore Ø from 17 mm Ø 17 mm Ширина 5 - 6 mm width from 5 - 6 mm L2 Тип NHM type NHM . . . 223 Тип NPM type NPM . . . 225 Глубина паза до 3.4 mm depth of groove Допуск C11/JS9/P9/H9 up to 3.4 mm tolerance grade C11 / JS9 / P9 / H9 Тип NHV / NPV type NHV / NPV Отверстие от Ø 22 mm bore Ø from 22 mm Ø 22 mm Ширина 6 - 24 mm width from 6 - 24 mm Тип NHV type NHV . . . 227 Тип NPV type NPV . . . 229 Глубина паза до 8.5 mm depth of groove Допуск C11/JS9/P9/H9 up to 8.5 mm tolerance grade C11 / JS9 / P9 / H9 Тип NPV 45° type NPV 45° . . . 231 С фасками chamfering Тип NPU / NP10 type NPU / NP10 . . . 232 для внутреннего for hexagon socket шестигранника 211 210-221.indd 5 210-221.indd 5 25.03.2014 11:43:31 25.03.2014 11:43:31 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
