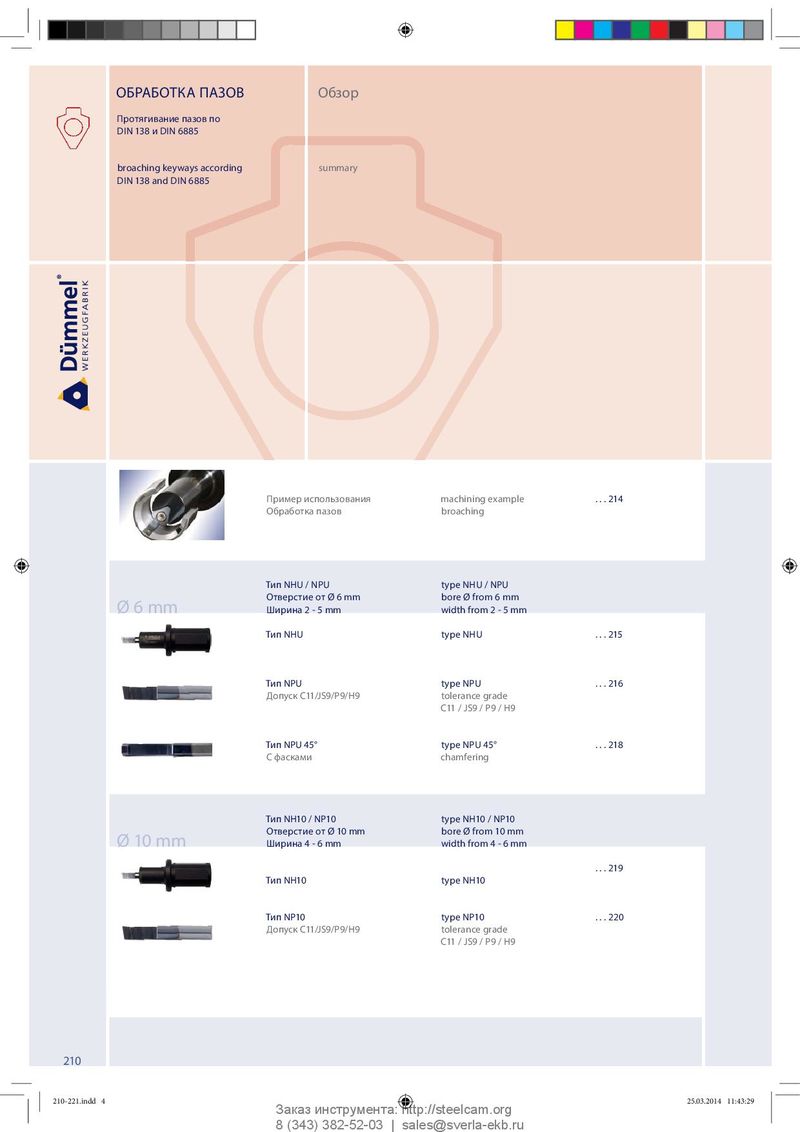

ОБРАБОТКА ПАЗОВ Обзор Протягивание пазов по DIN 138 и DIN 6885 broaching keyways according summary DIN 138 and DIN 6885 Пример использования machining example . . . 214 Обработка пазов broaching Тип NHU / NPU type NHU / NPU Отверстие от Ø 6 mm bore Ø from 6 mm Ø 6 mm Ширина 2 - 5 mm width from 2 - 5 mm Тип NHU type NHU . . . 215 Тип NPU type NPU . . . 216 Допуск C11/JS9/P9/H9 tolerance grade C11 / JS9 / P9 / H9 Тип NPU 45° type NPU 45° . . . 218 С фасками chamfering Тип NH10 / NP10 type NH10 / NP10 Отверстие от Ø 10 mm bore Ø from 10 mm Ø 10 mm Ширина 4 - 6 mm width from 4 - 6 mm . . . 219 Тип NH10 type NH10 Тип NP10 type NP10 . . . 220 Допуск C11/JS9/P9/H9 tolerance grade C11 / JS9 / P9 / H9 210 210-221.indd 4 210-221.indd 4 25.03.2014 11:43:29 25.03.2014 11:43:29 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
