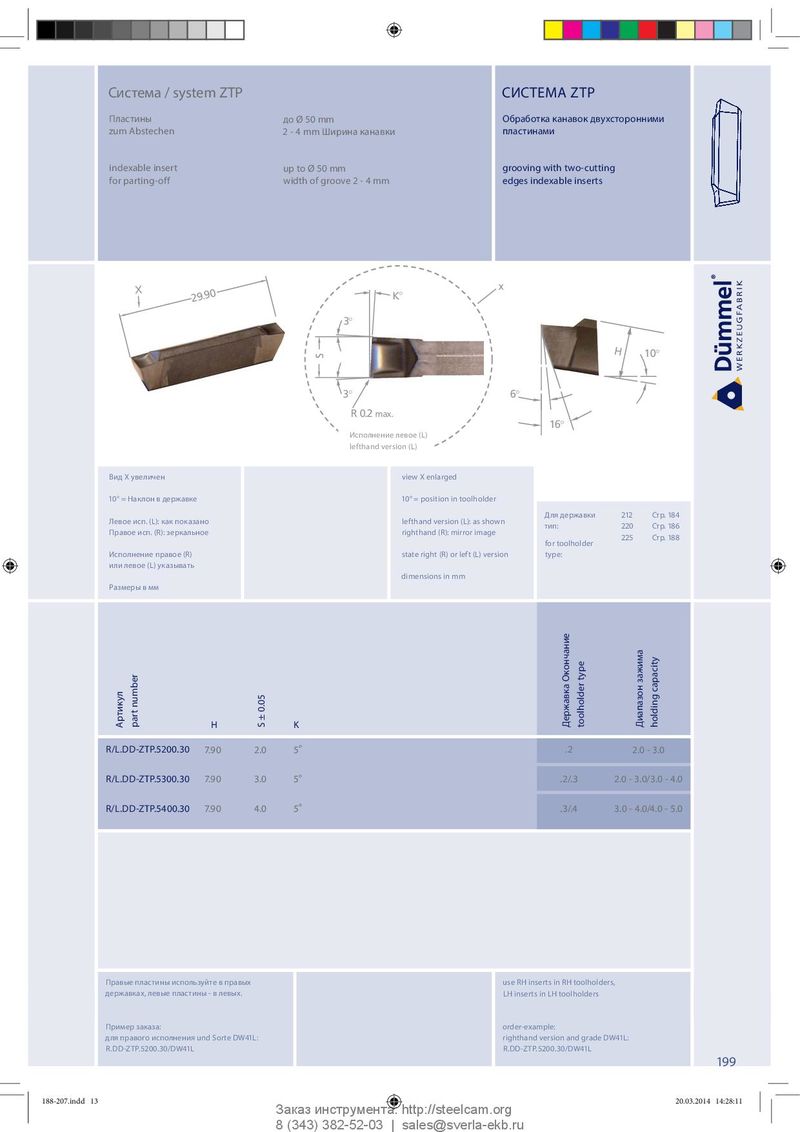

Система / system ZTP СИСТЕМА ZTP Пластины до Ø 50 mm Обработка канавок двухсторонними z u m A b s t e c h e n 2 - 4 mm Ширина канавки пластинами indexable insert up to Ø 50 mm grooving with two-cutting for parting-off width of groove 2 - 4 mm edges indexable inserts x X 29.90 K ° 3° H 10° S 3° 6° R 0.2 max. 16° Исполнение левое (L) lefthand version (L) Вид Х увеличен view X enlarged 10° = Наклон в державке 10° = position in toolholder Для державки 212 Стр. 184 Левое исп. (L): как показано lefthand version (L): as shown тип: 220 Стр. 186 Правое исп. (R): зеркальное righthand (R): mirror image 225 Стр. 188 for toolholder Исполнение правое (R) state right (R) or left (L) version type: или левое (L) указывать dimensions in mm Размеры в мм capacity Артикул part number H K S ± 0.05 Державка Окончание toolholder type Диапазон зажима holding R / L . D D -Z T P. 52 0 0 . 3 0 7.90 2.0 5 ° .2 2.0 - 3.0 R/L.DD-ZTP.5300.30 7.90 3.0 5 ° .2/.3 2.0 - 3.0/3.0 - 4.0 R/L.DD-ZTP.5400.30 7.90 4.0 5 ° .3/.4 3.0 - 4.0/4.0 - 5.0 Правые пластины используйте в правых use RH inserts in RH toolholders, державках, левые пластины - в левых. LH inserts in LH toolholders Пример заказа: order-example: для правого исполнения und Sorte DW41L: righthand version and grade DW41L: R.DD-ZTP.5200.30/DW41L R.DD-ZTP.5200.30/DW41L 199 188-207.indd 13 188-207.indd 13 20.03.2014 14:28:11 20.03.2014 14:28:11 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
