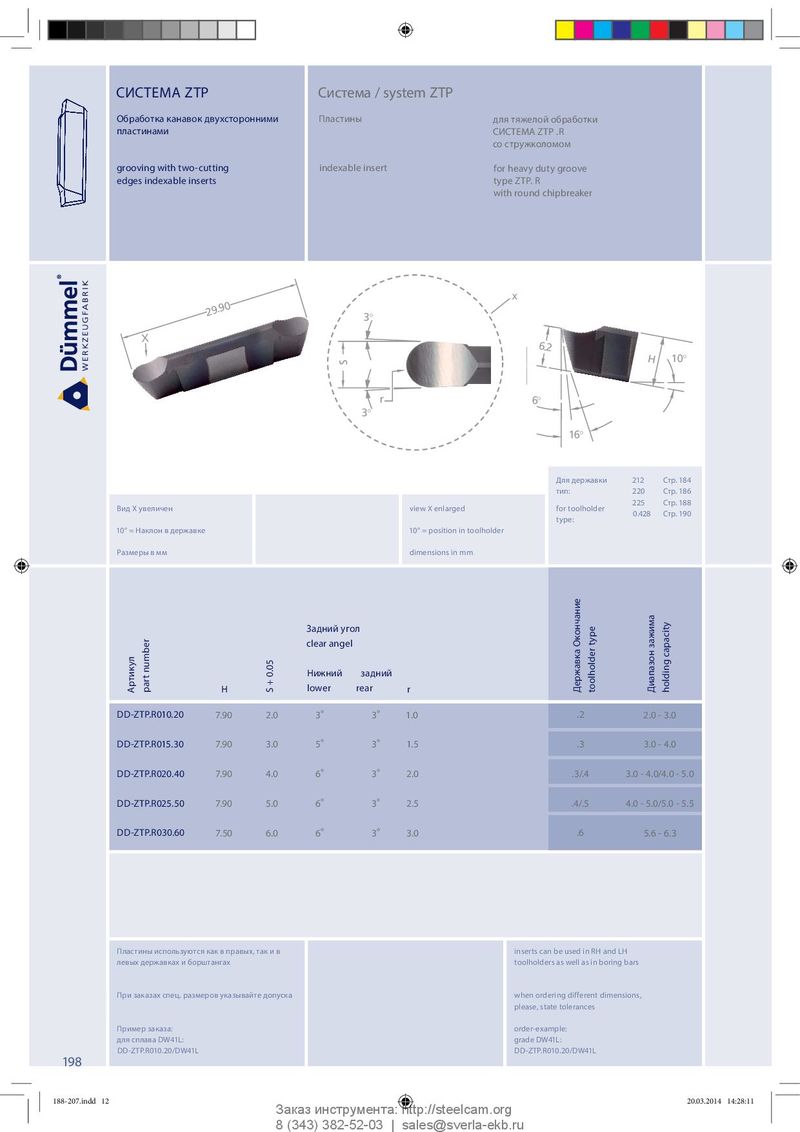

СИСТЕМА ZTP Система / system ZTP Обработка канавок двухсторонними Пластины д л я т я ж е л о й о б р а б о т к и пластинами СИСТЕМА ZTP .R со стружколомом grooving with two-cutting indexable insert for heavy duty groove edges indexable inserts type ZTP. R with round chipbreaker x 29.90 3° X 6.2 H 10° S r 6° 3° 16° Для державки 212 Стр. 184 тип: 220 Стр. 186 225 Стр. 188 Вид Х увеличен view X enlarged for toolholder 0.428 Стр. 190 type: 10° = Наклон в державке 10° = position in toolholder Размеры в мм dimensions in mm Задний угол clear angel capacity Нижний задний Артикул part number H S + 0.05 lower rear r Державка Окончание toolholder type Диапазон зажима holding DD-ZTP.R010.20 7.90 2.0 3 ° 3 ° 1.0 .2 2.0 - 3.0 DD-ZTP.R015.30 7.90 3.0 5 ° 3 ° 1.5 .3 3.0 - 4.0 DD-ZTP.R020.40 7.90 4.0 6 ° 3 ° 2.0 .3/.4 3.0 - 4.0/4.0 - 5.0 DD-ZTP.R025.50 7.90 5.0 6 ° 3 ° 2.5 .4/.5 4.0 - 5.0/5.0 - 5.5 DD-ZTP.R030.60 7.50 6.0 6 ° 3 ° 3.0 .6 5.6 - 6.3 Пластины используются как в правых, так и в inserts can be used in RH and LH левых державках и борштангах toolholders as well as in boring bars При заказах спец. размеров указывайте допуска when ordering different dimensions, please, state tolerances Пример заказа: order-example: для сплава DW41L: grade DW41L: DD-ZTP.R010.20/DW41L DD-ZTP.R010.20/DW41L 198 188-207.indd 12 188-207.indd 12 20.03.2014 14:28:11 20.03.2014 14:28:11 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
