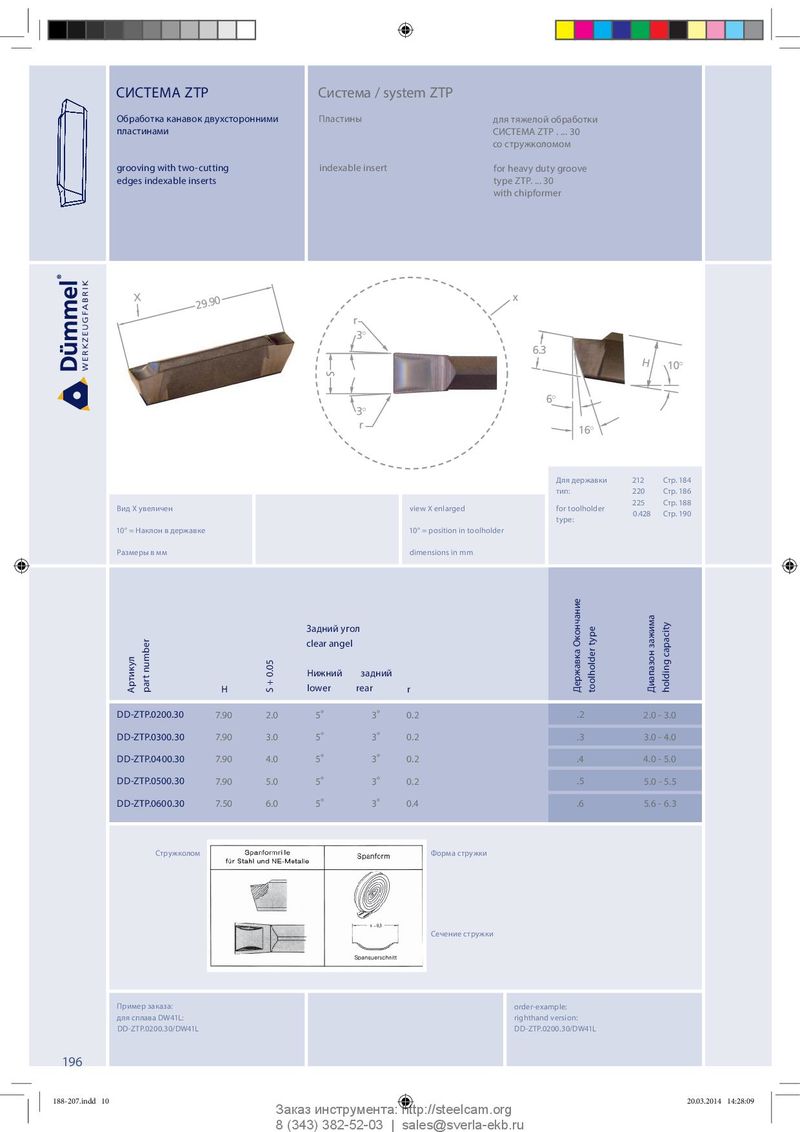

Общий каталог Dümmel 2014 - страница 193

СИСТЕМА ZTP Система / system ZTP Обработка канавок двухсторонними Пластины для тяжелой обработки пластинами СИСТЕМА ZTP . ... 30 со стружколомом grooving with two-cutting indexable insert for heavy duty groove edges indexable inserts type ZTP. ... 30 with chipformer X x 29.90 r 3° 6.3 H 10° S 6° 3° r 16° Для державки 212 Стр. 184 тип: 220 Стр. 186 225 Стр. 188 Вид Х увеличен view X enlarged for toolholder 0.428 Стр. 190 type: 10° = Наклон в державке 10° = position in toolholder Размеры в мм dimensions in mm Задний угол clear angel capacity Нижний задний Артикул part number H S + 0.05 lower rear r Державка Окончание toolholder type Диапазон зажима holding DD-ZTP.0200.30 7.90 2.0 5 ° 3 ° 0.2 .2 2.0 - 3.0 DD-ZTP.0300.30 7.90 3.0 5 ° 3 ° 0.2 .3 3.0 - 4.0 DD-ZTP.0400.30 7.90 4.0 5 ° 3 ° 0.2 .4 4.0 - 5.0 DD-ZTP.0500.30 7.90 5.0 5 ° 3 ° 0.2 .5 5.0 - 5.5 DD-ZTP.0600.30 7.50 6.0 5 ° 3 ° 0.4 .6 5.6 - 6.3 Стружколом Форма стружки Сечение стружки Пример заказа: order-example: для сплава DW41L: righthand version: DD-ZTP.0200.30/DW41L DD-ZTP.0200.30/DW41L 196 188-207.indd 10 188-207.indd 10 20.03.2014 14:28:09 20.03.2014 14:28:09 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
