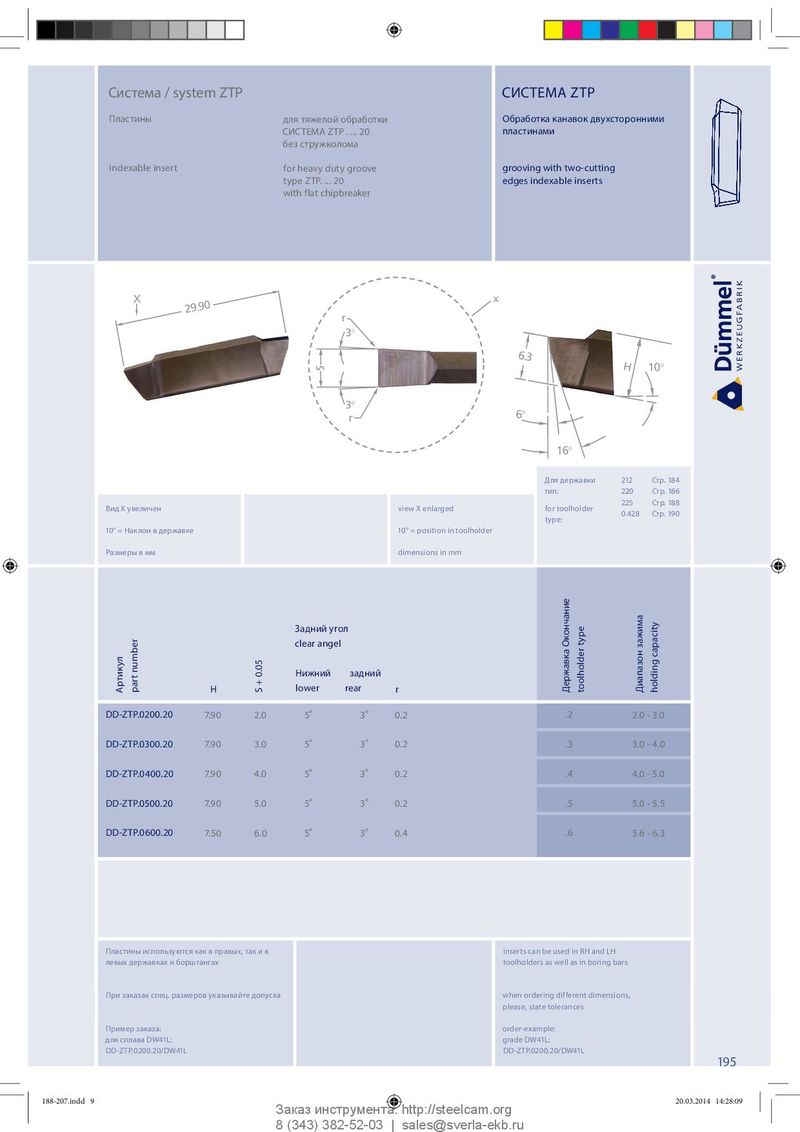

Общий каталог Dümmel 2014 - страница 192

Система / system ZTP СИСТЕМА ZTP Пластины для тяжелой обработки Обработка канавок двухсторонними СИСТЕМА ZTP . ... 20 пластинами без стружколома indexable insert for heavy duty groove grooving with two-cutting type ZTP. ... 20 edges indexable inserts with flat chipbreaker X x 29.90 r 3° 6.3 S H 10° 3° r 6° 16° Для державки 212 Стр. 184 тип: 220 Стр. 186 225 Стр. 188 Вид Х увеличен view X enlarged for toolholder 0.428 Стр. 190 type: 10° = Наклон в державке 10° = position in toolholder Размеры в мм dimensions in mm Задний угол clear angel capacity Нижний задний Артикул part number H S + 0.05 lower rear r Державка Окончание toolholder type Диапазон зажима holding DD-ZTP.0200.20 7.90 2.0 5 ° 3 ° 0.2 .2 2.0 - 3.0 DD-ZTP.0300.20 7.90 3.0 5 ° 3 ° 0.2 .3 3.0 - 4.0 DD-ZTP.0400.20 7.90 4.0 5 ° 3 ° 0.2 .4 4.0 - 5.0 DD-ZTP.0500.20 7.90 5.0 5 ° 3 ° 0.2 .5 5.0 - 5.5 DD-ZTP.0600.20 7.50 6.0 5 ° 3 ° 0.4 .6 5.6 - 6.3 Пластины используются как в правых, так и в inserts can be used in RH and LH левых державках и борштангах toolholders as well as in boring bars При заказах спец. размеров указывайте допуска when ordering different dimensions, please, state tolerances Пример заказа: order-example: для сплава DW41L: grade DW41L: DD-ZTP.0200.20/DW41L DD-ZTP.0200.20/DW41L 195 188-207.indd 9 188-207.indd 9 20.03.2014 14:28:09 20.03.2014 14:28:09 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
