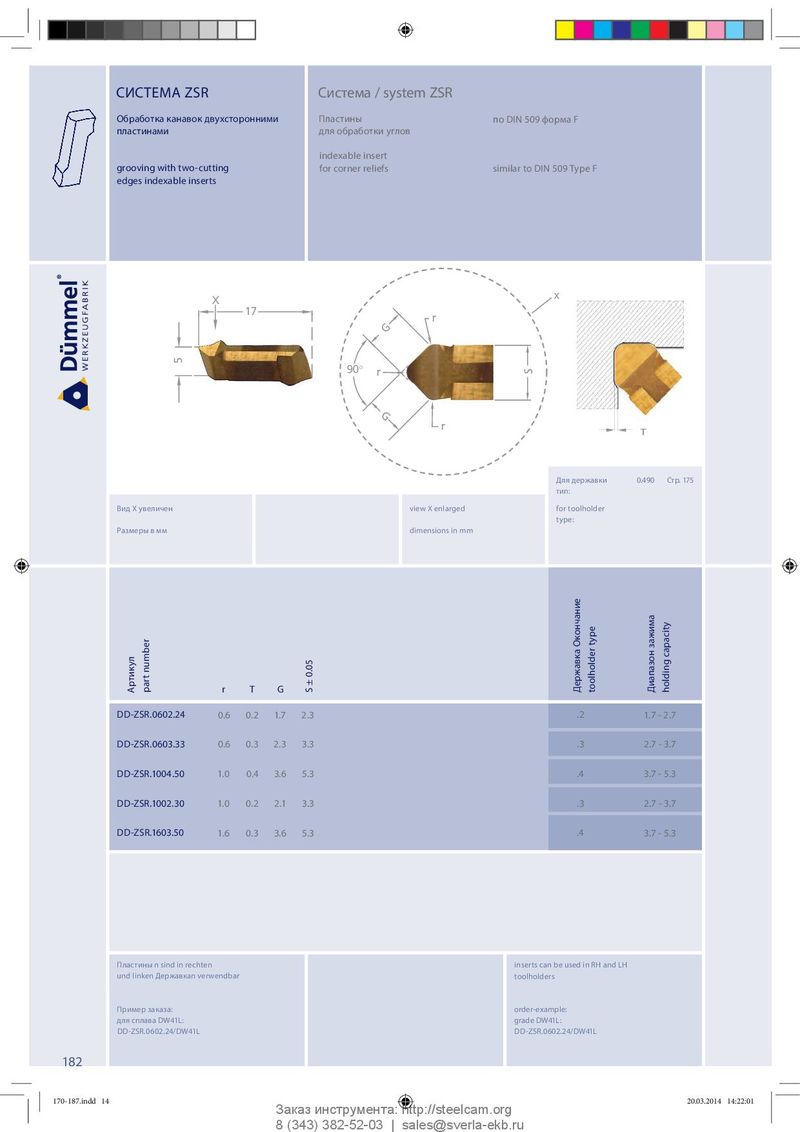

СИСТЕМА ZSR Система / system ZSR Обработка канавок двухсторонними Пластины по DIN 509 форма F пластинами для обработки углов indexable insert grooving with two-cutting for corner reliefs similar to DIN 509 Type F edges indexable inserts x X 17 r G 5 90° r S G r Для державки 0.490 Стр. 175 тип: Вид Х увеличен view X enlarged for toolholder type: Размеры в мм dimensions in mm capacity Артикул part number r T G S ± 0.05 Державка Окончание toolholder type Диапазон зажима holding D D -Z S R . 0 6 02 . 24 0.6 0.2 1.7 2.3 .2 1.7 - 2.7 DD-ZSR.0603.33 0.6 0.3 2.3 3.3 .3 2.7 - 3.7 DD-ZSR.1004.50 1.0 0.4 3.6 5.3 .4 3.7 - 5.3 DD-ZSR.1002.30 1.0 0.2 2.1 3.3 .3 2.7 - 3.7 DD-ZSR.1603.50 1.6 0.3 3.6 5.3 .4 3.7 - 5.3 Пластины n sind in rechten inserts can be used in RH and LH und linken Державкаn verwendbar toolholders Пример заказа: order-example: для сплава DW41L: grade DW41L: DD-ZSR.0602.24/DW41L DD-ZSR.0602.24/DW41L 182 170-187.indd 14 170-187.indd 14 20.03.2014 14:22:01 20.03.2014 14:22:01 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
