Общий каталог Dümmel 2014 - страница 178

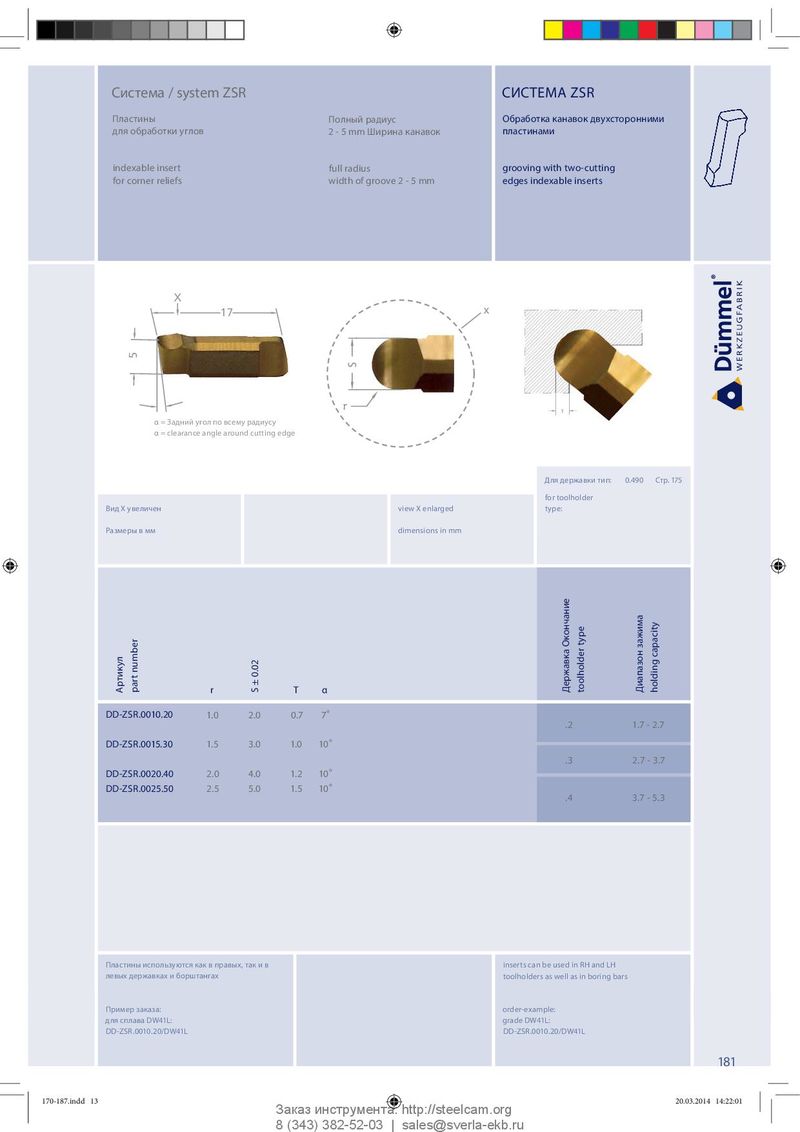

Система / system ZSR СИСТЕМА ZSR Пластины Полный радиус Обработка канавок двухсторонними для обработки углов 2 - 5 mm Ширина канавок пластинами indexable insert full radius grooving with two-cutting for corner reliefs width of groove 2 - 5 mm edges indexable inserts X 17 x 5 S ° = Freiwinkel umlaufend r α = Задний угол по всему радиусу α = clearance angle around cutting edge Для державки тип: 0.490 Стр. 175 for toolholder Вид Х увеличен view X enlarged type: Размеры в мм dimensions in mm capacity Артикул part number r T α S ± 0.02 Державка Окончание toolholder type Диапазон зажима holding DD-ZSR.0010.20 1.0 2.0 0.7 7 ° .2 1.7 - 2.7 DD-ZSR.0015.30 1.5 3.0 1.0 10 ° .3 2.7 - 3.7 DD-ZSR.0020.40 2.0 4.0 1.2 10 ° DD-ZSR.0025.50 2.5 5.0 1.5 10 ° .4 3.7 - 5.3 Пластины используются как в правых, так и в inserts can be used in RH and LH левых державках и борштангах toolholders as well as in boring bars Пример заказа: order-example: для сплава DW41L: grade DW41L: DD-ZSR.0010.20/DW41L DD-ZSR.0010.20/DW41L 181 170-187.indd 13 170-187.indd 13 20.03.2014 14:22:01 20.03.2014 14:22:01 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
