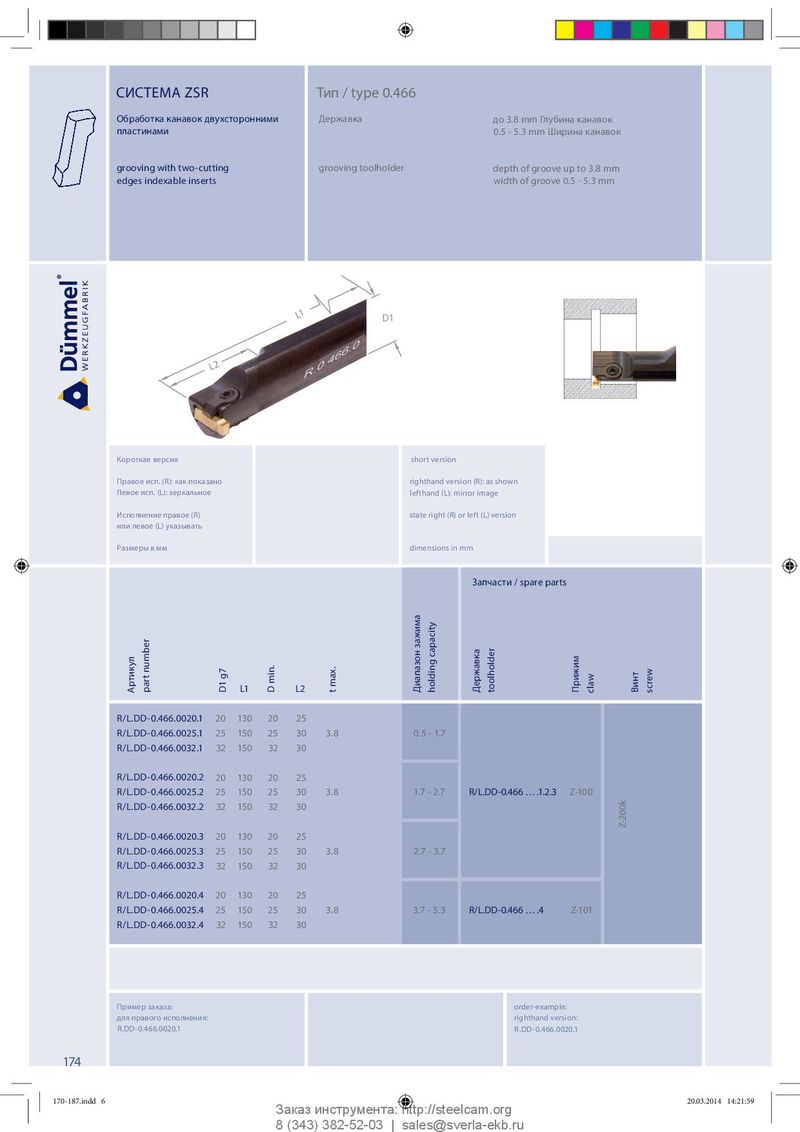

СИСТЕМА ZSR Тип / type 0.466 Обработка канавок двухсторонними Державка до 3.8 mm Глубина канавок пластинами 0.5 - 5.3 mm Ширина канавок grooving with two-cutting grooving toolholder depth of groove up to 3.8 mm edges indexable inserts width of groove 0.5 - 5.3 mm L1 D1 L2 Короткая версия short version Правое исп. (R): как показано righthand version (R): as shown Левое исп. (L): зеркальное lefthand (L): mirror image Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm Запчасти / spare parts Артикул part number L1 L2 D1 g7 D min. t max. Диапазон зажима holding capacity Державка toolholder Прижим claw Винт screw R / L . D D - 0 . 4 6 6 . 0 02 0 .1 20 130 20 25 R/L.DD-0.466.0025.1 25 150 25 30 3.8 0.5 - 1.7 R/L.DD-0.466.0032.1 32 150 32 30 R / L . D D - 0 . 4 6 6 . 0 02 0 . 2 20 130 20 25 R/L.DD-0.466.0025.2 25 150 25 30 3.8 1.7 - 2.7 R/L.DD-0.466 … .1.2.3 Z-100 R/L.DD-0.466.0032.2 32 150 32 30 Z-200k R / L . D D - 0 . 4 6 6 . 0 02 0 . 3 20 130 20 25 R/L.DD-0.466.0025.3 25 150 25 30 3.8 2.7 - 3.7 R/L.DD-0.466.0032.3 32 150 32 30 R / L . D D - 0 . 4 6 6 . 0 02 0 . 4 20 130 20 25 R/L.DD-0.466.0025.4 25 150 25 30 3.8 3.7 - 5.3 R/L.DD-0.466 … .4 Z-101 R/L.DD-0.466.0032.4 32 150 32 30 Пример заказа: order-example: для правого исполнения: righthand version: R.DD-0.466.0020.1 R.DD-0.466.0020.1 174 170-187.indd 6 170-187.indd 6 20.03.2014 14:21:59 20.03.2014 14:21:59 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
