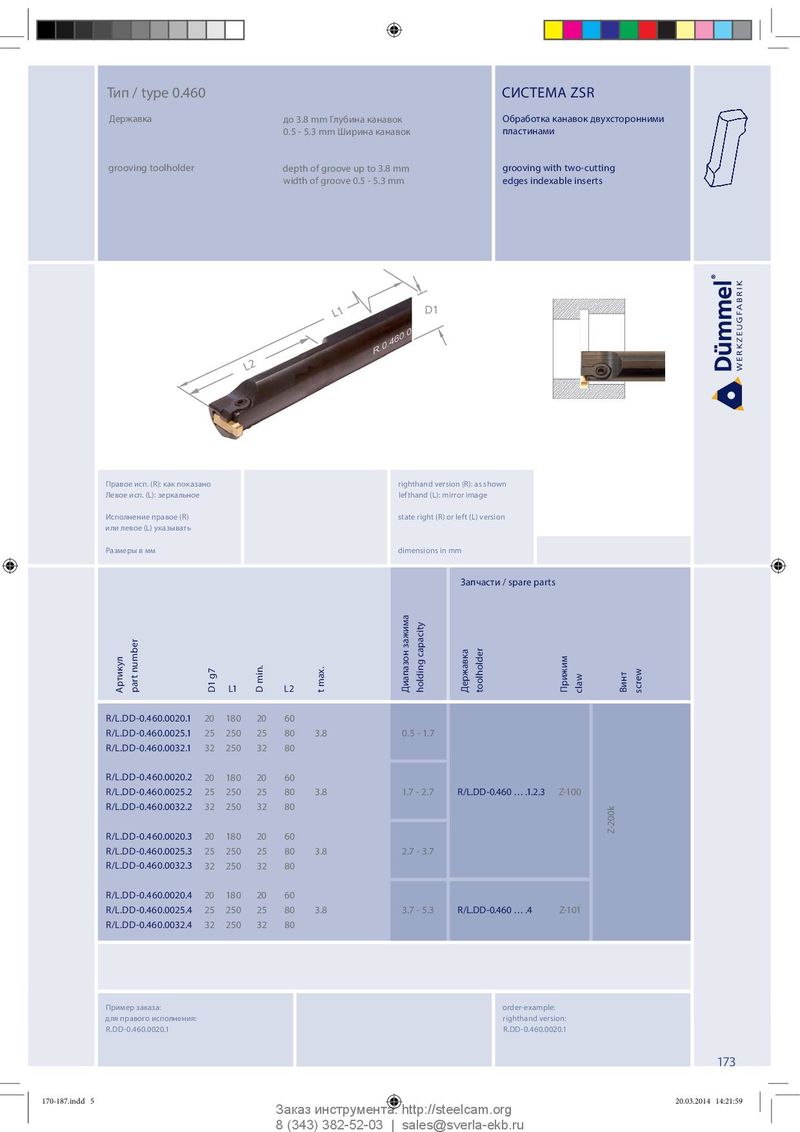

Общий каталог Dümmel 2014 - страница 170

Тип / type 0.460 СИСТЕМА ZSR Державка до 3.8 mm Глубина канавок Обработка канавок двухсторонними 0.5 - 5.3 mm Ширина канавок пластинами grooving toolholder depth of groove up to 3.8 mm grooving with two-cutting width of groove 0.5 - 5.3 mm edges indexable inserts L1 D1 L2 Правое исп. (R): как показано righthand version (R): as shown Левое исп. (L): зеркальное lefthand (L): mirror image Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm Запчасти / spare parts Диапазон зажима holding capacity part number toolholder Державка Прижим Артикул D min. t max. D1 g7 screw Винт claw L1 L2 R/L.DD-0.460.0020.1 20 180 20 60 R/L.DD-0.460.0025.1 25 250 25 80 3.8 0.5 - 1.7 R/L.DD-0.460.0032.1 32 250 32 80 R/L.DD-0.460.0020.2 20 180 20 60 R/L.DD-0.460.0025.2 25 250 25 80 3.8 1.7 - 2.7 R/L.DD-0.460 … .1.2.3 Z-100 R/L.DD-0.460.0032.2 32 250 32 80 Z-200k R/L.DD-0.460.0020.3 20 180 20 60 R/L.DD-0.460.0025.3 25 250 25 80 3.8 2.7 - 3.7 R/L.DD-0.460.0032.3 32 250 32 80 R/L.DD-0.460.0020.4 20 180 20 60 R/L.DD-0.460.0025.4 25 250 25 80 3.8 3.7 - 5.3 R/L.DD-0.460 … .4 Z-101 R/L.DD-0.460.0032.4 32 250 32 80 Пример заказа: order-example: для правого исполнения: righthand version: R.DD-0.460.0020.1 R.DD-0.460.0020.1 173 170-187.indd 5 20.03.2014 14:21:59 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
