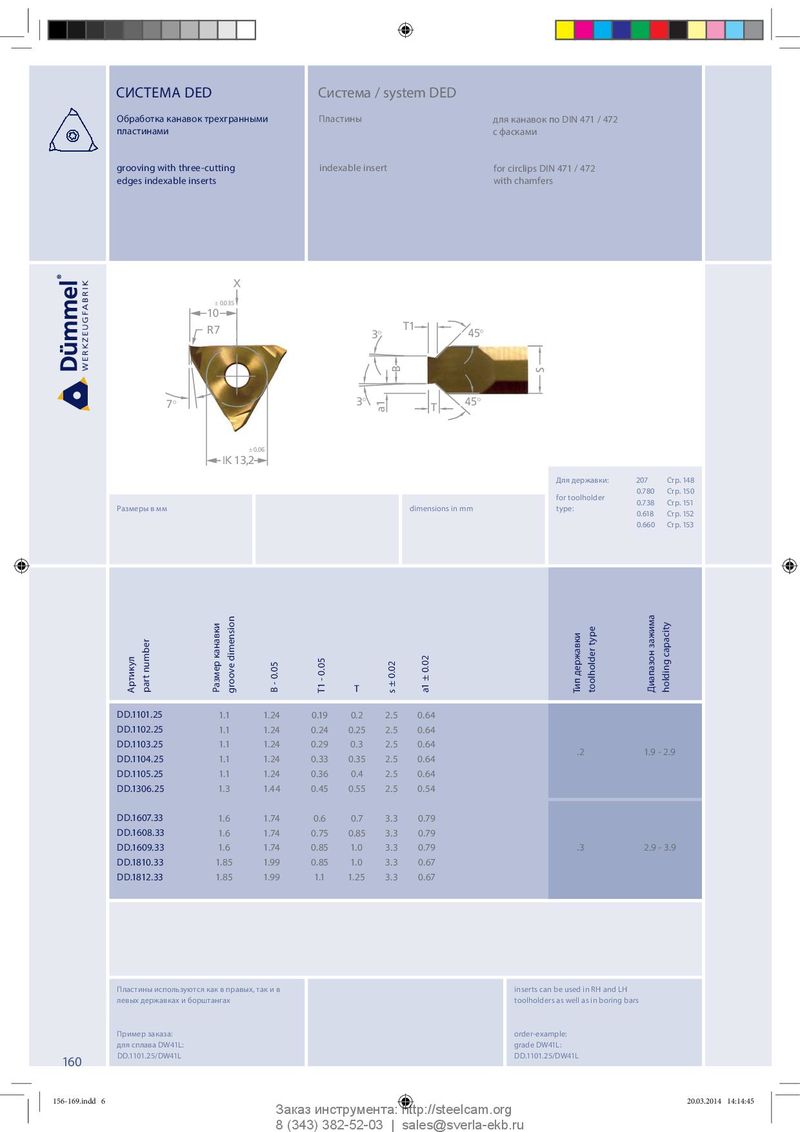

Общий каталог Dümmel 2014 - страница 157

СИСТЕМА DED Система / system DED Обработка канавок трехгранными Пластины для канавок по DIN 471 / 472 пластинами с фасками grooving with three-cutting indexable insert for circlips DIN 471 / 472 edges indexable inserts with chamfers X ± 0.035 10 T1 R7 3° 45° B S 7° 3° 45° a1 T ± 0.06 IK 13,2 Для державки: 207 Стр. 148 0.780 Стр. 150 for toolholder 0.738 Стр. 151 Размеры в мм dimensions in mm type: 0.618 Стр. 152 0.660 Стр. 153 capacity Артикул part number T Размер канавки groove dimension B - 0.05 T1 - 0.05 s ± 0.02 a1 ± 0.02 Тип державки toolholder type Диапазон зажима holding DD.1101.25 1.1 1.24 0.19 0.2 2.5 0.64 DD.1102.25 1.1 1.24 0.24 0.25 2.5 0.64 DD.1103.25 1.1 1.24 0.29 0.3 2.5 0.64 .2 1.9 - 2.9 DD.1104.25 1.1 1.24 0.33 0.35 2.5 0.64 DD.1105.25 1.1 1.24 0.36 0.4 2.5 0.64 DD.1306.25 1.3 1.44 0.45 0.55 2.5 0.54 DD.1607.33 1.6 1.74 0.6 0.7 3.3 0.79 DD.1608.33 1.6 1.74 0.75 0.85 3.3 0.79 DD.1609.33 1.6 1.74 0.85 1.0 3.3 0.79 .3 2.9 - 3.9 DD.1810.33 1.85 1.99 0.85 1.0 3.3 0.67 DD.1812.33 1.85 1.99 1.1 1.25 3.3 0.67 Пластины используются как в правых, так и в inserts can be used in RH and LH левых державках и борштангах toolholders as well as in boring bars Пример заказа: order-example: для сплава DW41L: grade DW41L: DD.1101.25/DW41L DD.1101.25/DW41L 160 156-169.indd 6 156-169.indd 6 20.03.2014 14:14:45 20.03.2014 14:14:45 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
