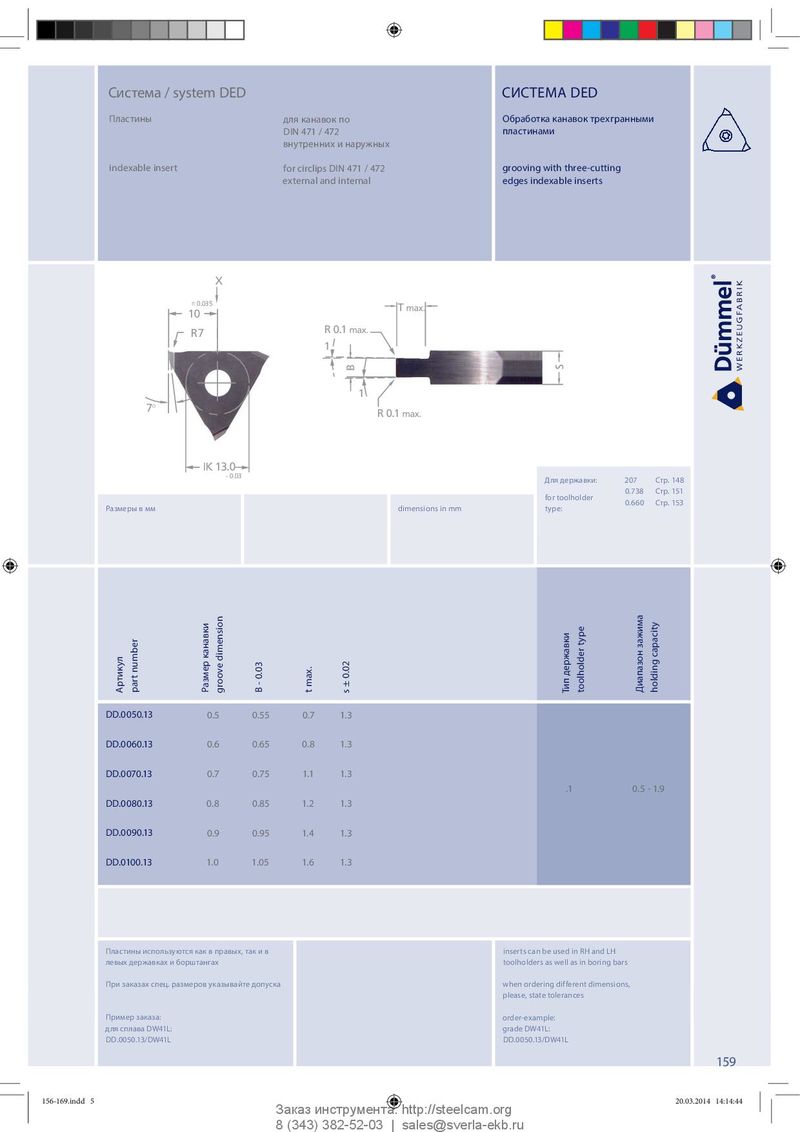

Система / system DED СИСТЕМА DED Пластины для канавок по Обработка канавок трехгранными DIN 471 / 472 пластинами внутренних и наружных indexable insert for circlips DIN 471 / 472 grooving with three-cutting external and internal edges indexable inserts X ± 0.035 T max. 10 R7 R 0.1 max. 1 B S 1 7° R 0.1 max. IK 13.0 - 0.03 Для державки: 207 Стр. 148 0.738 Стр. 151 for toolholder 0.660 Стр. 153 Размеры в мм dimensions in mm type: capacity Артикул part number Размер канавки groove dimension B - 0.03 t max. s ± 0.02 Тип державки toolholder type Диапазон зажима holding D D. 0 0 5 0 .13 0.5 0.55 0.7 1.3 DD.0060.13 0.6 0.65 0.8 1.3 DD.0070.13 0.7 0.75 1.1 1.3 .1 0.5 - 1.9 DD.0080.13 0.8 0.85 1.2 1.3 DD.0090.13 0.9 0.95 1.4 1.3 DD.0100.13 1.0 1.05 1.6 1.3 Пластины используются как в правых, так и в inserts can be used in RH and LH левых державках и борштангах toolholders as well as in boring bars При заказах спец. размеров указывайте допуска when ordering different dimensions, please, state tolerances Пример заказа: order-example: для сплава DW41L: grade DW41L: DD.0050.13/DW41L DD.0050.13/DW41L 159 156-169.indd 5 156-169.indd 5 20.03.2014 14:14:44 20.03.2014 14:14:44 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
