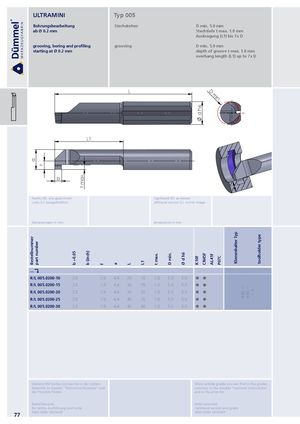

ULTRAMINI Typ 005 Bohrungsbearbeitung Stechdrehen D min. 5.0 mm ab Ø 0.2 mm Stechtiefe t max. 1.0 mm Auskragung (L1) bis 7x D grooving, boring and profiling grooving D min. 5.0 mm starting at Ø 0.2 mm depth of groove t max. 1.0 mm overhang length (L1) up to 7x D L D m in . d h6 L1 a f t max. b Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Abmessungen in mm dimensions in mm Klemmhalter Typ toolholder type Bestellnummer part number b (inch) b +0.05 Ø d h6 D min. t max. CN45F AL41F K10F P07C L1 a L f ... ↴ R/L 005.0200-10 2.0 1.9 4.4 25 10 1.0 5.0 5.0   R/L 005.0200-15 2.0 1.9 4.4 30 15 1.0 5.0 5.0   645.∙∙∙ 650.∙∙∙ ∙∙∙.5 R/L 005.0200-20 2.0 1.9 4.4 35 20 1.0 5.0 5.0   R/L 005.0200-25 2.0 1.9 4.4 40 25 1.0 5.0 5.0   R/L 005.0200-30 2.0 1.9 4.4 45 30 1.0 5.0 5.0   Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte righthand version and grade R005.0200-10/CN45F R005.0200-10/CN45F 77
