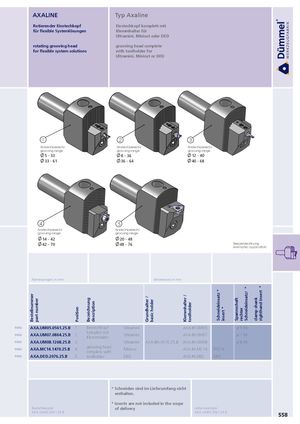

Каталог Duemmel общий 2022 - страница 563

AXALINE Typ Axaline Rotierender Einstechkopf Einstechkopf komplett mit für flexible Systemlösungen Klemmhalter für Ultramini, Minicut oder DED rotating grooving head grooving head complete for flexible system solutions with toolholder for Ultramini, Minicut or DED 1 2 3 Einstechbereich/ Einstechbereich/ Einstechbereich/ grooving range grooving range grooving range 5 - 33 8 - 36 12 - 40 33 - 61 36 - 64 40 - 68 4 5 Einstechbereich/ Einstechbereich/ grooving range grooving range 14 - 42 20 - 48 42 - 70 48 - 76 Beispielzeichnungexemplary application Abmessungen in mm dimensions in mm neu AXA.UM05.0561.25.B 1 Einstechkopf Ultramini AXA.IH.UM05 ø 5 h6 neu AXA.UM07.0864.25.B 2 komplett mitKlemmhalter Ultramini AXA.IH.UM07 ø 7 h6 neu AXA.UM08.1268.25.B 3 Ultramini AXA.BH.0576.25.B AXA.IH.UM08 ø 8 h6 neu AXA.MC14.1470.25.B 4 grooving headcomplete with Minicut AXA.IH.MC14 RS014 neu AXA.DED.2076.25.B 5 toolholder DED AXA.IH.DED DED * Schneiden sind im Lieferumfang nicht enthalten. * inserts are not included in the scope Bestellbeispiel: of delivery order-example: AXA.UM05.0561.25.B AXA.UM05.0561.25.B 558 Bestellnummer part number Position Bezeichnung description Grundhalter / basic holder Klemmhalter / toolholder Schneideinsatz * insert * Spannschaft rechter *Schneideinsatz/ clamp shank *righthand insert
