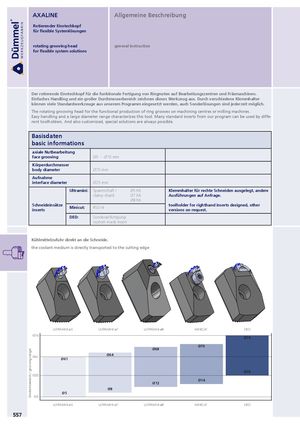

AXALINE Allgemeine Beschreibung Rotierender Einstechkopf für flexible Systemlösungen rotating grooving head general instruction for flexible system solutions Der rotierende Einstechkopf für die funktionale Fertigung von Ringnuten auf Bearbeitungszentren und Fräsmaschinen. Einfaches Handling und ein großer Durchmesserbereich zeichnen dieses Werkzeug aus. Durch verschiedene Klemmhalter können viele Standardwerkzeuge aus unserem Programm eingesetzt werden, auch Sonderlösungen sind jederzeit möglich. The rotating grooving head for the functional production of ring grooves on machining centres or milling machines. Easy handling and a large diameter range characterizes this tool. Many standard inserts from our program can be used by diffe- rent toolholders. And also customized, special solutions are always possible. Basisdaten basic informations axiale Nutbearbeitung face grooving Ø5 - Ø76 mm Körperdurchmesser body diameter Ø70 mm Aufnahme interface diameter Ø25 mm Ultramini: Spannschaft / Ø5 h6 Klemmhalter für rechte Schneiden ausgelegt, andere clamp shank Ø7 h6 Ausführungen auf Anfrage. Ø8 h6 SchneideinsätzeinsertsMinicut: RS014 toolholder for righthand inserts designed, otherversions on request. DED: Sonderanfertigung/ custom made insert Kühlmittelzufuhr direkt an die Schneide. the coolant medium is directly transported to the cutting edge ULTRAMINI ø5 ULTRAMINI ø7 ULTRAMINI ø8 MINICUT DED Ø76 Ø76 Ø68 Ø70 Ø61 Ø61 Ø64 Ø20 Ø20 Ø12 Ø14 Ø8 Ø5 Ø5 ULTRAMINI ø5 ULTRAMINI ø7 ULTRAMINI ø8 MINICUT DED 557 Einstechbereich / grooving range
