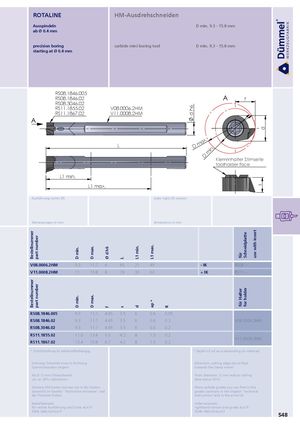

Каталог Duemmel общий 2022 - страница 553

BestellnummerBestellnummer part numberpart number D min.D min. D max.D max. Ø d h6f Ls L1 min.d L1 max.ap * R d h6 fürfür Halter Schneidplattefor holder use with insert ds ROTALINE HM-Ausdrehschneiden Ausspindeln D min. 9.3 - 15.8 mm ab Ø 0.4 mm precision boring carbide mini boring tool D min. 9.3 - 15.8 mm starting at Ø 0.4 mm RS08.1846.005 RS08.1846.02 A f RS08.3046.02 RS11.1855.02 V08.0006.2HM RS11.1867.02 V11.0008.2HM A L D maDx.min. Klemmhalter Stirnseite toolholder face L1 min. L1 max. Ausführung rechts (R) state right (R) version Abmessungen in mm dimensions in mm V08.0006.2HM 9.3 11.7 6 65 21 49 - IK RS08.∙∙∙ V11.0008.2HM 11 15.8 8 79 35 63 + IK RS11.∙∙∙ RS08.1846.005 9.3 11.7 4.65 3.5 6 0.6 0.05 RS08.1846.02 9.3 11.7 4.65 3.5 6 0.6 0.2 V08.0006.2HM RS08.3046.02 9.3 11.7 4.65 3.5 6 0.6 0.2 RS11.1855.02 11.0 13.4 5.5 4.2 8 1.0 0.2 V11.0008.2HM RS11.1867.02 13.4 15.8 6.7 4.2 8 1.0 0.2 * Schnitttiefe ap ist werkstoffabhängig. * Depth of cut ap is depending on material. Achtung: Schneide muss in Richtung Attention: cutting edge has to face Spannschrauben zeigen! towards the clamp screw! Ab Ø 12 mm Schneidwerte From diameter 12 mm reduce cutting um ca. 30% reduzieren! data about 30%! Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the übersicht im Kapitel "Technische Hinweise" und grades summary in the chapter "technical der Preisliste finden. instructions"and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte AL41F: righthand version and grade AL41F: RS08.1846.02/AL41F RS08.1846.02/AL41F 548
