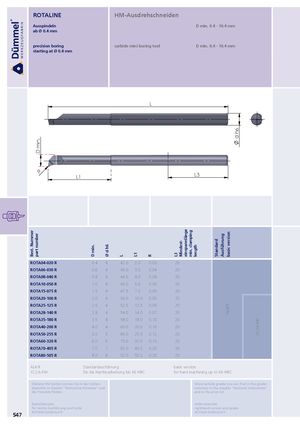

Каталог Duemmel общий 2022 - страница 552

Best. Nummer D min.part number D min. Ø d h6 L L1 R L3 Mindest- einspannlänge min. clamping length Standard Ausführung basic versionAL41F d h6 XC2A-NH ROTALINE HM-Ausdrehschneiden Ausspindeln D min. 0.4 - 10.4 mm ab Ø 0.4 mm precision boring carbide mini boring tool D min. 0.4 - 10.4 mm starting at Ø 0.4 mm L R L1 L3 ROTA04-020 R 0.4 4 42.0 2.0 0.03 20 ROTA06-030 R 0.6 4 43.0 3.0 0.04 20 ROTA08-040 R 0.8 4 44.0 4.0 0.04 20 ROTA10-050 R 1.0 4 45.0 5.0 0.05 20 ROTA15-075 R 1.5 4 47.5 7.5 0.05 20 ROTA20-100 R 2.0 4 50.0 10.0 0.05 20 ROTA25-125 R 2.5 4 52.5 12.5 0.05 20 ROTA28-140 R 2.8 4 54.0 14.0 0.07 20 ROTA35-180 R 3.5 4 58.0 18.0 0.10 20 ROTA40-200 R 4.0 4 60.0 20.0 0.10 20 ROTA50-255 R 5.0 5 66.0 25.5 0.12 20 ROTA60-320 R 6.0 6 75.0 32.0 0.15 20 ROTA70-405 R 7.0 7 82.0 40.5 0.20 20 ROTA80-505 R 8.0 8 92.0 50.5 0.20 20 AL41F Standardausführung basic version XC2A-NH für die Hartbearbeitung bis 66 HRC for hard machining up to 66 HRC Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte righthand version and grade 547 ROTA04-020R/AL41F ROTA04-020R/AL41F
