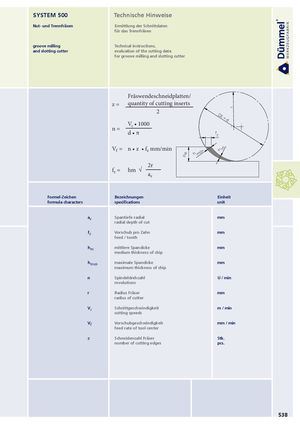

ae h m r SYSTEM 500 Technische Hinweise Nut- und Trennfräsen Ermittlung der Schnittdaten für das Trennfräsen groove milling Technical instructions, and slotting cutter evaluation of the cutting data for groove milling and slotting cutter Fräswendeschneidplatten/ z= quantity of cutting inserts 2n=Vc • 1000 DS = d d•π fz Vf = n•z • fz mm/min h max 2r fz = hm √ ae Formel-Zeichen Bezeichnungen Einheit formula characters specifications unit ae Spantiefe radial mm radial depth of cut fz Vorschub pro Zahn mm feed / tooth hm mittlere Spandicke mm medium thickness of chip hmax maximale Spandicke mm maximum thickness of chip n Spindeldrehzahl U / min revolutions r Radius Fräser mm radius of cutter Vc Schnittgeschwindigkeit m / min cutting speeds Vf Vorschubgeschwindigkeit mm / min feed rate of tool center z Schneidenzahl Fräser Stk. number of cutting edges pcs. 538
