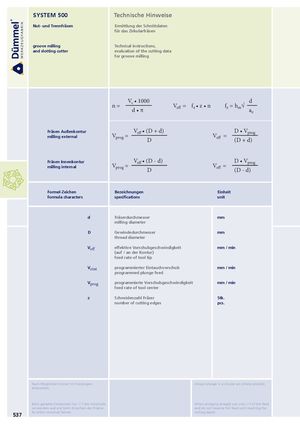

SYSTEM 500 Technische Hinweise Nut- und Trennfräsen Ermittlung der Schnittdaten für das Zirkularfräsen groove milling Technical instructions, and slotting cutter evaluation of the cutting data for groove milling n= Vc • 1000d•π Veff = fz • z • n fz = hm√ dae Fräsen Außenkonturmilling external Vprog = Veff • (D + d)D Veff = D • Vprog(D + d) Fräsen Innenkonturmilling internal Vprog = Veff • (D - d)D Veff = D • Vprog(D - d) Formel-Zeichen Bezeichnungen Einheit formula characters specifications unit d Fräserdurchmesser mm milling diameter D Gewindedurchmesser mm thread diameter Veff effektive Vorschubgeschwindigkeit mm / min (auf / an der Kontur) feed rate of tool tip Veint programmierter Eintauchvorschub mm / min programmed plunge feed Vprog programmierte Vorschubgeschwindigkeit mm / min feed rate of tool center z Schneidenzahl Fräser Stk. number of cutting edges pcs. Nach Möglichkeit immer im Kreisbogen Always plunge in a circular arc where possible. eintauchen. Beim geraden Eintauchen nur 1/3 des Vorschubs When plunging straight use only 1/3 of the feed verwenden und erst beim Erreichen der Frästie- and do not traverse full feed until reaching the 537 fe vollen Vorschub fahren. milling depth.
