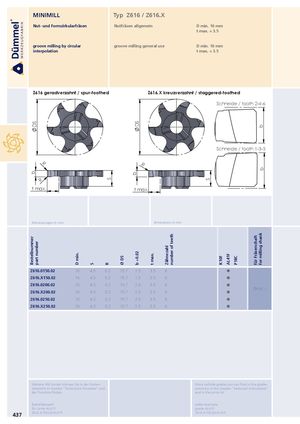

Каталог Duemmel общий 2022 - страница 442

DSbBestellnummerpart number D min. S SR Ø DS DSbb +0.02 t max. Zähnezahl number of teeth S K10F AL41F P18C für Fräserschaft bbfor milling shank MINIMILL Typ Z616 / Z616.X Nut- und Formzirkularfräsen Nutfräsen allgemein D min. 16 mm t max. = 3.5 groove milling by circular groove milling general use D min. 16 mm interpolation t max. = 3.5 Z616 geradverzahnt / spur-toothed Z616.X kreuzverzahnt / staggered-toothed Schneide / tooth 2-4-6 Schneide / tooth 1-3-5 R R R t max. t max. Abmessungen in mm dimensions in mm Z616.0150.02 16 4.5 0.2 15.7 1.5 3.5 6  Z616.X150.02 16 4.5 0.2 15.7 1.5 3.5 6  Z616.0200.02 16 4.5 0.2 15.7 2.0 3.5 6  ZH14.∙∙∙ Z616.X200.02 16 4.5 0.2 15.7 2.0 3.5 6  Z616.0250.02 16 4.5 0.2 15.7 2.5 3.5 6  Z616.X250.02 16 4.5 0.2 15.7 2.5 3.5 6  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: 437 Z616.X150.02/AL41F Z616.X150.02/AL41F
