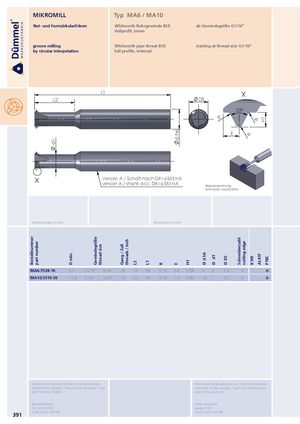

Nut- und Formzirkularfräsen Whitworth Rohrgewinde BSP, ab Gewindegröße G1/16"
groove milling Whitworth pipe threat BSP, starting at thread size G1/16"
by circular interpolation full profile, internal
L1 X
L2 DS
55°
R R
E R
X Version A / Schaft nach DIN 6535 HA
version A / shank acc. DIN 6535 HA
Beispielzeichnung exemplary application
Abmessungen in mm dimensions in mm
| MA6.5528-16 | 6.5 | G1/16" ; G1/8" | 28 | 16 | 68 | 0.13 | 0.6 | 0.58 | 6 | 4 | 5.5 | 4 | |
| MA10.5519-20 | 11.4 | G1/4" ; G3/8" | 19 | 20 | 68 | 0.18 | 1.0 | 0.86 | 10 | 7 | 9.5 | 4 | |
391 MA6.5528-16/P18C MA6.5528-16/P18C
