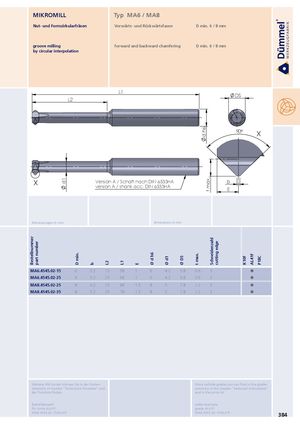

Bestellnummer part number d1 D min. b L2 L1 E Ø d h6 Ø d1 Ø DS t max. d h6 t max. Schneidenzahl cutting edge K10F AL41F P18C MIKROMILL Typ MA6 / MA8 Nut- und Formzirkularfräsen Vorwärts- und Rückwärtsfasen D min. 6 / 8 mm groove milling forward and backward chamfering D min. 6 / 8 mm by circular interpolation L1 DS L2 90° X X Version A / Schaft nach DIN 6535HA bversion A / shank acc. DIN 6535HAE Abmessungen in mm dimensions in mm MA6.4545.02-15 6 0.2 15 58 1 6 4.2 5.8 0.6 3  MA6.4545.02-25 6 0.2 25 68 1 6 4.2 5.8 0.6 3  MA8.4545.02-25 8 0.2 25 68 1.5 8 5 7.8 1.2 3  MA8.4545.02-35 8 0.2 35 78 1.5 8 5 7.8 1.2 3  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: MA6.4545.02-15/AL41F MA6.4545.02-15/AL41F 384
