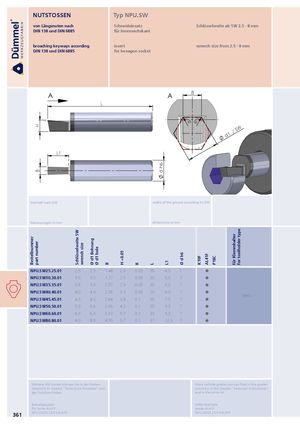

Bestellnummer HBpart number Schlüsselweite SW wrench size Ø d1 Bohrung Ø d1 hole B H +0.05 R L d h6 L1 Ø d h6 R K10F AL41F P18C für Klemmhalter for toolholder type R NUTSTOSSEN Typ NPU.SW von Längsnuten nach Schneideinsatz Schlüsselweite ab SW 2.5 - 8 mm DIN 138 und DIN 6885 für Innensechskant broaching keyways according insert wrench size from 2.5 - 8 mm DIN 138 und DIN 6885 for hexagon socket A A B L d1 / SW L1 Nutmaß nach DIN width of the groove according to DIN Abmessungen in mm dimensions in mm NPU.SW25.25.01 2.5 2.5 1.48 2.0 0.05 30 4.5 7  NPU.SW30.30.01 3.0 3.0 1.77 2.5 0.05 30 5.0 7  NPU.SW35.35.01 3.5 3.5 2.07 2.9 0.05 30 6.0 7  NPU.SW40.40.01 4.0 4.0 2.35 3.3 0.05 35 6.5 7  NHU.∙∙∙ NPU.SW45.45.01 4.5 4.5 2.64 3.8 0.1 35 7.5 7  NPU.SW50.50.01 5.0 5.0 2.95 4.2 0.1 35 9.5 7  NPU.SW60.60.01 6.0 6.0 3.53 5.2 0.1 35 9.5 7  NPU.SW80.80.01 8.0 8.0 4.70 5.7 0.1 37 12.5 7  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: 361 NPU.SW25.25.01/AL41F NPU.SW25.25.01/AL41F
