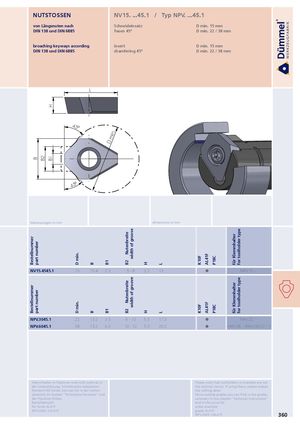

BestellnummerBestellnummer B part numberpart number B2 HB1 D min.D min. BB D min.B1B1 NutenbreiteB2NutenbreiteB2 width of groovewidth of groove HH LL K10FK10F AL41FAL41F P18CP18C für Klemmhalterfür Klemmhalter for toolholder typefor toolholder type NUTSTOSSEN NV15. ...45.1 / Typ NPV. ...45.1 von Längsnuten nach Schneideinsatz D min. 15 mm DIN 138 und DIN 6885 Fasen 45° D min. 22 / 38 mm broaching keyways according insert D min. 15 mm DIN 138 und DIN 6885 chamfering 45° D min. 22 / 38 mm L 45° 45° Abmessungen in mm dimensions in mm NV15.4545.1 15 10.4 2.5 5-8 3.2 13  NHV.15.∙∙∙ NPV.3045.1 22 13.2 3.5 6 - 10 5.3 17.3  NHV.22.∙∙∙ NPV.6045.1 38 13.2 6.0 10 - 12 5.3 20.2  NHV.38.∙∙∙(NHV.30/22.∙∙∙) Klemmhalter in Klammer sind nicht optimal in Please note that toolholders in brackets are not der Unterstützung. Schnittwerte reduzieren! the optimal choice. If using them, please reduce Weitere HM Sorten können Sie in der Sorten- the cutting data! übersicht im Kapitel "Technische Hinweise" und More carbide grades you can find in the grades der Preisliste finden. summary in the chapter "technical instructions" Bestellbeispiel: and in the price list. für Sorte AL41F: order-example: NPV.3045.1/AL41F grade AL41F: NPV.3045.1/AL41F 360
