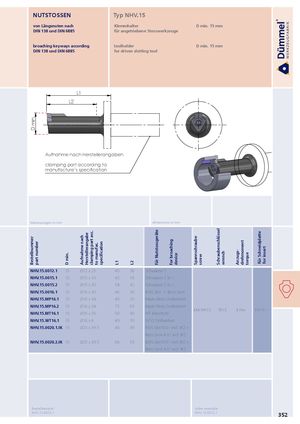

D min.Bestellnummerpart number D min. Aufnahme nach Herstellerangabe clamping part acc. to manufac. specification L1 L2 für Nutstossgeräte for broaching device Spannschraube screw Schraubenschlüssel wrench Anzugs- drehmoment torque für Schneidplatte for insert NUTSTOSSEN Typ NHV.15 von Längsnuten nach Klemmhalter D min. 15 mm DIN 138 und DIN 6885 für angetriebene Stosswerkzeuge broaching keyways according toolholder D min. 15 mm DIN 138 und DIN 6885 for driven slotting tool L1 L2 Aufnahme nach Herstellerangaben clamping part according to manufacture´s specification Abmessungen in mm dimensions in mm Schnitt Linear 1 für Katalogzeichnung einblenden NHV.15.0012.1 15 Ø12 x 25 40 36 Schwarzer 1 NHV.15.0015.1 15 Ø15 x 33 45 36 Schwarzer 2 in 1 NHV.15.0015.2 15 Ø15 x 30 58 42 Schwarzer 2 in 1 NHV.15.0016.1 15 Ø16 x 30 46 36 EWS Slot + Benz LinA NHV.15.MP16.1 15 Ø16 x 34 45 35 Mario Pinto Stoßeinheit NHV.15.MP16.2 15 Ø16 x 34 75 65 Mario Pinto Stoßeinheit M4-NH15 TR15 4 Nm NV15.∙∙∙ NHV.15.MT16.1 15 Ø16 x 25 50 40 MT Marchetti NHV.15.WT16.1 15 Ø16 x 6 49 35 WTO Stoßeinheit NHV.15.0020.1.IK 15 Ø20 x 39.5 46 36 EWS Slot P20 / incl. IKZ + Benz LinA 4.0 / incl. IKZ NHV.15.0020.2.IK 15 Ø20 x 39.5 66 55 EWS Slot P20 / incl. IKZ + Benz LinA 4.0 / incl. IKZ Bestellbeispiel: order-example: NHV.15.0012.1 NHV.15.0012.1 352
