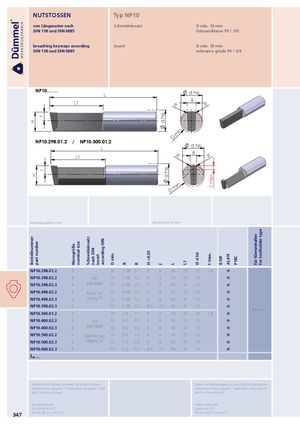

Каталог Duemmel общий 2022 - страница 352

HHBestellnummerpart number ff Nenngröße nominal size Schneideinsatz nach DIN insert according DIN D min. B R H +0.05 d h6d h6f L L1 Ø d h6 t max.t max. K10F AL41F P18C für Klemmhalter for toolholder type NUTSTOSSEN Typ NP10 von Längsnuten nach Schneideinsatz D min. 10 mm DIN 138 und DIN 6885 Toleranzklasse P9 / JS9 broaching keyways according insert D min. 10 mm DIN 138 und DIN 6885 tolerance grade P9 / JS9 NP10.... ... L d h6 L1 BR R NP10.298.01.2 / NP10.300.01.2 D min. L d h6 L1 R B R D min. Abmessungen in mm dimensions in mm NP10.298.01.2 3 10 2.98 0.1 9 4 50 25 10 1.8  NP10.398.02.2 4 P9 10 3.98 0.2 9 4 50 25 10 -  NP10.398.02.3 4 DIN 6885 10 3.98 0.2 9 4 66 41 10 -  NP10.498.02.2 5 fester Sitz 10 4.98 0.2 9 4 50 25 10 -  NP10.498.02.3 5 strong fit 10 4.98 0.2 9 4 66 41 10 -  NP10.598.02.3 6 10 5.98 0.2 8.5 3.5 66 41 10 -  NH10.∙∙∙ NP10.300.01.2 3 10 3.0 0.1 9 4 50 25 10 1.8  NP10.400.02.2 4 JS9 10 4.0 0.2 9 4 50 25 10 -  NP10.400.02.3 4 DIN 6885 10 4.0 0.2 9 4 66 41 10 -  NP10.500.02.2 5 leichter Sitz 10 5.0 0.2 9 4 50 25 10 -  NP10.500.02.3 5 slightly fit 10 5.0 0.2 9 4 66 41 10 -  NP10.600.02.3 6 10 6.0 0.2 8.5 3.5 66 41 10 -  ↳ ... Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: 347 NP10.298.01.2/AL41F NP10.298.01.2/AL41F
