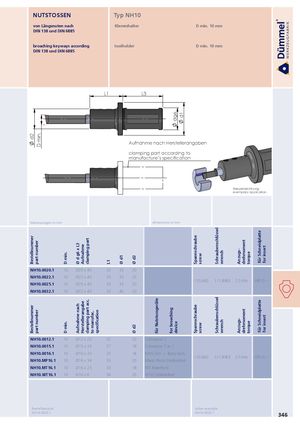

Каталог Duemmel общий 2022 - страница 351

d2BestellnummerBestellnummer D min.part numberpart number D min.D min. Ø d g6 x L3Aufnahme nach AufnahmeHerstellerangabe clamping partclamping part acc. to manufac. specification L1 Ø d1 Ø d2Ø d2 für Nutstossgeräte for broaching dg6 device d1 SpannschraubeSpannschraube screwscrew SchraubenschlüsselSchraubenschlüssel wrenchwrench Anzugs-Anzugs- drehmomentdrehmoment torquetorque für Schneidplattefür Schneidplatte for insertfor insert NUTSTOSSEN Typ NH10 von Längsnuten nach Klemmhalter D min. 10 mm DIN 138 und DIN 6885 broaching keyways according toolholder D min. 10 mm DIN 138 und DIN 6885 L1 L3 Aufnahme nach Herstellerangaben clamping part according to manufacture´s specification Beispielzeichnung exemplary application Abmessungen in mm dimensions in mm NH10.0020.1 10 Ø20 x 40 33 33 20 NH10.0022.1 10 Ø22 x 40 33 33 20 NH10.0025.1 10 Ø25 x 40 33 33 20 110.660 111.INB3 2.5 Nm NP10.∙∙∙ NH10.0032.1 10 Ø32 x 40 33 40 20 NH10.0012.1 10 Ø12 x 25 32 20 Schwarzer 1 NH10.0015.1 10 Ø15 x 33 37 18 Schwarzer 2 in 1 NH10.0016.1 10 Ø16 x 30 33 18 EWS Slot + Benz LinA 110.660 111.INB3 2.5 Nm NP10.∙∙∙ NH10.MP16.1 10 Ø16 x 34 33 20 Mario Pinto Stoßeinheit NH10.MT16.1 10 Ø16 x 25 33 18 MT Marchetti NH10.WT16.1 10 Ø16 x 6 36 20 WTO Stoßeinheit Bestellbeispiel: order-example: NH10.0020.1 NH10.0020.1 346
