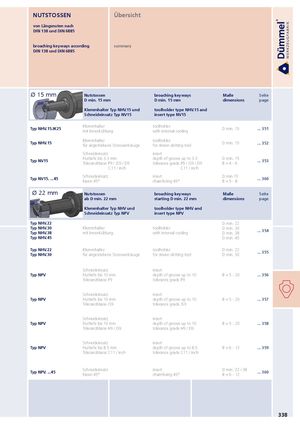

Каталог Duemmel общий 2022 - страница 343

NUTSTOSSEN Übersicht von Längsnuten nach DIN 138 und DIN 6885 broaching keyways according summary DIN 138 und DIN 6885 Ø 15 mm Nutstossen broaching keyways Maße Seite D min. 15 mm D min. 15 mm dimensions page Klemmhalter Typ NHV.15 und toolholder type NHV.15 and Schneideinsatz Typ NV15 insert type NV15 Typ NHV.15.IK25 Klemmhaltermit Innenkühlung toolholderwith internal cooling D min. 15 ... 351 Typ NHV.15 Klemmhalter toolholderfür angetriebene Stosswerkzeugefor driven slotting toolD min. 15... 352 Schneideinsatz insert Typ NV15 Nuttiefe bis 3.3 mmToleranzklasse P9 / JS9 / D9depth of groove up to 3.3tolerance grade P9 / JS9 / D9D min. 15B=4-6... 353 C11 / inch C11 / inch Typ NV15. ...45 SchneideinsatzFasen 45° insertchamfering 45° D min.15B=5-8 ... 360 Ø 22 mm Nutstossen broaching keyways Maße Seite ab D min. 22 mm starting D min. 22 mm dimensions page Klemmhalter Typ NHV und toolholder type NHV and Schneideinsatz Typ NPV insert type NPV Typ NHV.22 D min. 22 Typ NHV.30 KlemmhalterTyp NHV.38mit Innenkühlung toolholderwith internal cooling D min. 30D min. 38 ... 354 Typ NHV.45 D min. 45 Typ NHV.22Typ NHV.30 Klemmhalter toolholderfür angetriebene Stosswerkzeugefor driven slotting toolD min. 22D min. 30... 355 Schneideinsatz insert Typ NPV Nuttiefe bis 10 mm depth of groove up to 10 B = 5 - 20 ... 356 Toleranzklasse P9 tolerance grade P9 Schneideinsatz insert Typ NPV Nuttiefe bis 10 mm depth of groove up to 10 B = 5 - 20 ... 357 Toleranzklasse JS9 tolerance grade JS9 Schneideinsatz insert Typ NPV Nuttiefe bis 10 mm depth of groove up to 10 B = 5 - 20 ... 358 Toleranzklasse H9 / D9 tolerance grade H9 / D9 Schneideinsatz insert Typ NPV Nuttiefe bis 8.5 mm depth of groove up to 8.5 B = 6 - 12 ... 359 Toleranzklasse C11 / inch tolerance grade C11 / inch Typ NPV. ...45 SchneideinsatzFasen 45° insertchamfering 45° D min. 22 / 38B = 6 - 12... 360 338
