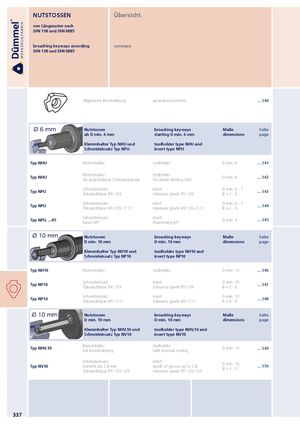

broaching keyways according summary DIN 138 und DIN 6885
| Allgemeine Beschreibung | general instructions | ... 340 | |
| Nutstossen ab D min. 6 mm Ø 6 mm | broaching keyways starting D min. 6 mm | Maße dimensions | Seite page |
| Klemmhalter Typ NHU und Schneideinsatz Typ NPU | toolholder type NHU and insert type NPU | ||
| Typ NHU Klemmhalter | toolholder | D min. 6 | ... 341 |
| Typ NHU Klemmhalter für angetriebene Stosswerkzeuge | toolholder for driven slotting tool | D min. 6 | ... 342 |
| Typ NPU Schneideinsatz Toleranzklasse P9 / JS9 | insert tolerance grade P9 / JS9 | D min. 6 - 7 B = 2 - 5 | ... 343 |
| Typ NPU Schneideinsatz Toleranzklasse H9 / D9 / C11 | insert tolerance grade H9 / D9 / C11 | D min. 6 - 7 B = 2 - 5 | ... 344 |
| Typ NPU. ...45 Schneideinsatz Fasen 45° | insert chamfering 45° | D min. 9 | ... 345 |
| Nutstossen Ø 10 mm | broaching keyways | Maße | Seite |
| D min. 10 mm | D min. 10 mm | dimensions | page |
| Klemmhalter Typ NH10 und Schneideinsatz Typ NP10 | toolholder type NH10 and insert type NP10 | ||
| Typ NH10 Klemmhalter | toolholder | D min. 10 | ... 346 |
| Typ NP10 Schneideinsatz Toleranzklasse P9 / JS9 | insert tolerance grade P9 / JS9 | D min. 10 B = 3 - 6 | ... 347 |
| Typ NP10 Schneideinsatz Toleranzklasse H9 / C11 | insert tolerance grade H9 / C11 | D min. 10 B = 4 - 6 | ... 348 |
| Nutstossen Ø 10 mm | broaching keyways | Maße | Seite |
| D min. 10 mm | D min. 10 mm | dimensions | page |
| Klemmhalter Typ NHV.10 und Schneideinsatz Typ NV10 | toolholder type NHV.10 and insert type NV10 | ||
| Typ NHV.10 Klemmhalter mit Innenkühlung | toolholder with internal cooling | D min. 10 | ... 349 |
| Typ NV10 Schneideinsatz Nuttiefe bis 2.8 mm Toleranzklasse P9 / JS9 / D9 | insert depth of groove up to 2.8 tolerance grade P9 / JS9 / D9 | D min. 10 B = 3 - 5 | ... 350 |
