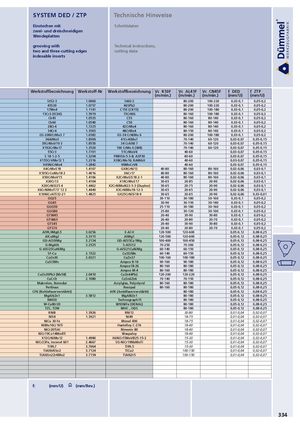

Каталог Duemmel общий 2022 - страница 339
Навигация
Общий каталог Dümmel 2014
Каталог Dümmel дополнение 2017
Каталог Dümmel дополнение 2018
Общий каталог Dümmel 2015
Einstechen mit Schnittdaten
Wendeplatten
grooving with Technical instructions,
two and three-cutting edges cutting data
indexable inserts
| Werkstoffbezeichnung | Werkstoff-Nr | Werkstoffbezeichnung | Vc K10F (m/min.) | Vc AL41F (m/min.) | Vc CN45F (m/min.) | f DED (mm/U) | f ZTP (mm/U) |
| St52-3 | 1.0060 | St60-2 | 80-200 | 100-220 | 0,03-0,1 | 0,05-0,2 | |
| 45S20 | 1.0757 | 46SPb2 | 80-200 | 100-220 | 0,03-0,1 | 0,05-0,2 | |
| 17Mn4 | 1.1141 | C15E(CK15) | 80-200 | 100-180 | 0,03-0,1 | 0,05-0,2 | |
| 13Cr3(EC60) | 1.5919 | 15CrNi6 | 80-160 | 100-180 | 0,03-0,1 | 0,05-0,2 | |
| Ck45 | 1.0535 | C55 | 80-160 | 80-140 | 0,03-0,1 | 0,05-0,2 | |
| Ck60 | 1.0540 | C50 | 80-160 | 80-140 | 0,03-0,1 | 0,05-0,2 | |
| 28Cr4 | 1.7225 | 42CrMo4 | 80-160 | 80-140 | 0,03-0,1 | 0,05-0,2 | |
| 34Cr4 | 1.3565 | 48CrMo4 | 80-150 | 80-140 | 0,03-0,1 | 0,05-0,2 | |
| GS-20NiCrMo3 7 | 1.6582 | GS-34 CrNiMo 6 | 80-200 | 100-180 | 0,03-0,1 | 0,05-0,2 | |
| 34AlMo5 | 1.8509 | 41CrAlMo7 | 70-140 | 60-120 | 0,03-0,07 | 0,05-0,15 | |
| 39CrMoV19 3 | 1.8550 | 34 CrAlNi 7 | 70-140 | 60-120 | 0,03-0,07 | 0,05-0,15 | |
| X192CrMo17 | 1.3520 | 100 CrMn 6(W4) | 70-140 | 60-120 | 0,03-0,07 | 0,05-0,15 | |
| 55Cr3 | 1.7701 | 51CrMoV4 | 40-60 | 0,03-0,07 | 0,05-0,15 | ||
| S 18-1-2-5 | 1.3294 | PMHS6-5-3-8; ASP30 | 40-60 | 0,03-0,07 | 0,05-0,15 | ||
| X155CrVMo12 1 | 1.2316 | X38CrMo16; RAMAX | 40-60 | 0,03-0,07 | 0,05-0,15 | ||
| X45NiCrMo4 | 1.2842 | 90MnCrV8 | 40-60 | 0,03-0,07 | 0,05-0,15 | ||
| X4CrMoS18 | 1.4107 | GX8CrNi12 | 40-80 | 80-160 | 80-160 | 0,02-0,06 | 0,03-0,1 |
| X105CrCoMo18 2 | 1.4016 | X6Cr17 | 40-80 | 80-160 | 80-160 | 0,02-0,06 | 0,03-0,1 |
| X50CrMoV15 | 1.4106 | X2CrMoSiS18-2-1 | 40-80 | 80-160 | 80-160 | 0,02-0,06 | 0,03-0,1 |
| X30Cr13 | 1.4104 | X14CrMoS17 | 30-65 | 20-85 | 20-90 | 0,02-0,06 | 0,03-0,1 |
| X20CrNiSi25 4 | 1.4462 | X2CrNiMoN22-5-3(Duplex) | 30-65 | 20-75 | 20-90 | 0,02-0,06 | 0,03-0,1 |
| X6CrNiMoTi17 12 2 | 1.4449 | X3CrNiMo18-12-3 | 30-65 | 20-65 | 20-90 | 0,02-0,06 | 0,03-0,1 |
| X10NiCrAlTi32-21 | 1.4825 | GX25CrNiSi18-9 | 30-65 | 20-65 | 20-90 | 0,02-0,06 | 0,03-0,01 |
| GG25 | 30-110 | 30-180 | 30-160 | 0,03-0,1 | 0,05-0,2 | ||
| GG45 | 30-90 | 30-150 | 30-140 | 0,03-0,1 | 0,05-0,2 | ||
| GGG50 | 25-110 | 30-180 | 30-160 | 0,03-0,1 | 0,05-0,2 | ||
| GGG80 | 25-80 | 30-120 | 30-100 | 0,03-0,1 | 0,05-0,2 | ||
| GTW45 | 20-40 | 30-90 | 30-80 | 003-01 | 005-02 | ||
| GTW65 | 20-40 | 20-80 | 20-70 | ,, 0,03-0,1 | ,, 0,05-0,2 | ||
| GTS45 | 20-40 | 30-90 | 30-80 | 003-01 | 005-02 | ||
| GTS70 | 20-40 | 20-80 | 20-70 | ,, 0,03-0,1 | ,, 0,05-0,2 | ||
| Al99,9Mg0,5 | 3.0256 | E-Al H | 120-500 | 120-600 | 0,05-0,12 | 0,08-0,25 | |
| AlCuMg2 | 3.3315 | AlMg1 | 120-500 | 120-600 | 0,05-0,12 | 0,08-0,25 | |
| GD-AlSi9Mg | 3.2134 | GD-AlSi5Cu1Mg | 100-400 | 100-450 | 0,05-0,12 | 0,08-0,25 | |
| G-MgAl6 | 3.2525 | S-AlSi12 | 70-250 | 70-300 | 005-012 | 008-025 | |
| G-AlSi25CuNiMg | G-AlSi21CuNiMg | 60-140 | 60-150 | ,, 0,05-0,12 | ,, 0,08-0,25 | ||
| SF-Cu | 2.1522 | CuSl2Mn | 60-140 | 60-150 | 0,05-0,12 | 0,08-0,25 | |
| CuZn30 | 2.0321 | CuZn37 | 100-160 | 100-180 | 0,05-0,12 | 0,08-0,25 | |
| CuSi3Mn | Ampco 8-16 | 90-160 | 90-180 | 0,05-0,12 | 0,08-0,25 | ||
| Ampco18-26 | 80-160 | 80-180 | 0,05-0,12 | 0,08-0,25 | |||
| Ampco M-4 | 80-160 | 80-180 | 0,05-0,12 | 0,08-0,25 | |||
| CuZn39Pb2(Ms58) | 2.0410 | CuZn44Pb2 | 120-200 | 120-220 | 0,05-0,12 | 0,08-0,25 | |
| CuCrZr | 2.1080 | CuSn6Zn6 | 70-140 | 70-150 | 0,05-0,12 | 0,08-0,25 | |
| Makrolon, Novodur | Acrylglas, Polystyrol | 80-160 | 80-180 | 0,05-0,12 | 0,08-0,25 | ||
| Pertinax | Resopal | 80-160 | 80-180 | 0,05-0,12 | 0,08-0,25 | ||
| CFK(Kohlefaserverstärkt) | AFK(Amidfaserverstärkt) | 80-180 | 0,05-0,12 | 0,08-0,25 | |||
| MgAl6Zn1 | 3.5812 | MgAl8Zn1 | 80-180 | 0,05-0,12 | 0,08-0,25 | ||
| R8650 W-Cu80/20 | Technograph15 W93NiFe(DENAL) | 80-180 80-180 | 0,05-0,12 005-012 | 0,08-0,25 008-025 | |||
| TZC, TZM | MHC, ODS | 80-180 | ,, 0,05-0,12 | ,, 0,08-0,25 | |||
| RNi8 | 1.3926 | RNi12 | 30-80 | 0,01-0,04 | 0,02-0,07 | ||
| Ni54 | 1.3921 | Ni49 | 18-75 | 0,01-0,04 | 0,02-0,07 | ||
| NiCu 30 Fe | Monel 400 | 18-75 | 0,01-0,04 | 0,02-0,07 | |||
| NiMo16Cr16Ti | Hastelloy C-276 | 18-40 | 001-004 | 002-007 | |||
| NiCr20TiAl | Nimonic 80 | 18-40 | ,, 001-004 | ,, 002-007 | |||
| NiCr19Co14Mo4Ti | Waspaloy | 18-40 | ,, 0,01-0,04 | ,, 0,02-0,07 | |||
| X12CrNiMo12 | 1.4980 | X6NiCrTiMoVB25-15-2 | 15-30 | 0,01-0,04 | 0,02-0,07 | ||
| NiCr23Fe, Inconel 601 | 2.4667 | SG-NiCr19NbMoTi | 15-30 | 0,01-0,04 | 0,02-0,07 | ||
| Ti99,7 l | 3.7064 | Ti99,5 | 15-30 | 0,01-0,04 | 0,02-0,07 | ||
| TiA6V6Sn2 TiAl6Sn2Zr4Mo2 | 3.7124 3.7154 | TiCu2 TiAl6Zr5 | 100-150 100-150 | 0,01-0,04 0,01-0,04 | 0,02-0,07 0,02-0,07 |
f: (mm/U) (mm/Rev.)
