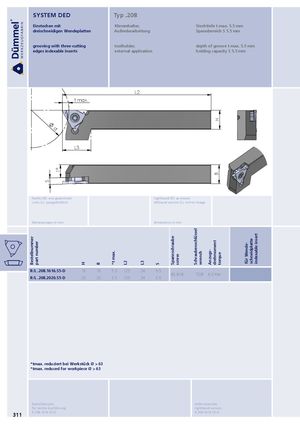

Каталог Duemmel общий 2022 - страница 316

Bestellnummer part number S 1° H B *t max. L2 L3 S Spannschraube screw Schraubenschlüssel wrench Anzugs- HBdrehmomenttorque für Wende- schneidplatte indexable insert SYSTEM DED Typ .208 Einstechen mit Klemmhalter, Stechtiefe t max. 5.5 mm dreischneidigen Wendeplatten Außenbearbeitung Spannbereich S 5.5 mm grooving with three-cutting toolholder, depth of groove t max. 5.5 mm edges indexable inserts external application holding capacity S 5.5 mm L2 t max. d L3 Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Abmessungen in mm dimensions in mm R/L .208.1616.S5-D 16 16 5.5 125 24 5.5 85.818 T20F 6.0 Nm R/L .208.2020.S5-D 20 20 5.5 125 24 5.5 *tmax. reduziert bei Werkstück Ø > 63 *tmax. reduced for workpiece Ø > 63 Bestellbeispiel: order-example: für rechte Ausführung righthand version 311 R.208.1616.S5-D R.208.1616.S5-D
