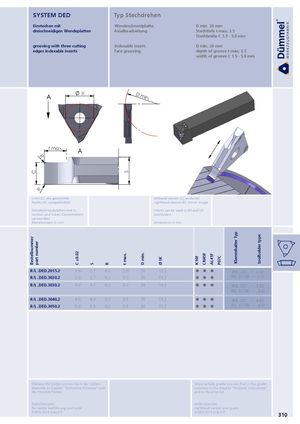

C RBestellnummerpart number C ±0.02 S R St max. D min. Ø IK K10F CN45F AL41F P07C Klemmhalter Typ toolholder type SYSTEM DED Typ Stechdrehen Einstechen mit Wendeschneidplatte, D min. 20 mm dreischneidigen Wendeplatten Axialbearbeitung Stechtiefe t max. 3.5 Stechbreite C 1.5 - 5.0 mm grooving with three-cutting indexable insert, D min. 20 mm edges indexable inserts face grooving depth of groove t max. 3.5 width of groove C 1.5 - 5.0 mm A IK D min. t max.R A Links (L): wie gezeichnet lefthand version (L): as shown Rechts (R): spiegelbildlich righthand version (R): mirror image Wendeschneidplatten sind in inserts can be used in RH and LH rechten und linken Klemmhaltern toolholders verwendbar Abmessungen in mm dimensions in mm R/L .DED.2015.2 1.5 2.7 0.2 2.0 20 13.2    (R/L .207. ∙∙∙∙ .2-D) R/L .DED.3020.2 2.0 2.7 0.2 3.0 30 13.2    R/L .0.738. ∙∙∙∙ .2-D R/L .DED.3030.2 3.0 3.7 0.2 3.0 30 13.2    (R/L .207. ∙∙∙∙ .3-D) R/L .0.738. ∙∙∙∙ .3-D R/L .DED.3040.2 4.0 4.3 0.2 3.5 30 13.2    (R/L .207. ∙∙∙∙ .4-D) R/L .DED.3050.2 5.0 5.3 0.2 3.5 30 13.2    R/L .0.738. ∙∙∙∙ .4-D Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte: righthand version and grade: R.DED.2015.2/AL41F R.DED.2015.2/AL41F 310
