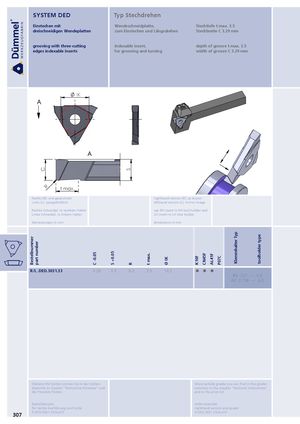

Каталог Duemmel общий 2022 - страница 312

Bestellnummer part number C C -0.05 S +0.05 S R t max. Ø IK K10F CN45F AL41F P07C Klemmhalter Typ toolholder type SYSTEM DED Typ Stechdrehen Einstechen mit Wendeschneidplatte, Stechtiefe t max. 3.5 dreischneidigen Wendeplatten zum Einstechen und Längsdrehen Stechbreite C 3.29 mm grooving with three-cutting indexable insert, depth of groove t max. 3.5 edges indexable inserts for grooving and turning width of groove C 3.29 mm IK A A R t max. Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Rechte Schneidpl. in rechtem Halter use RH insert in RH tool holder and Linke Schneidpl. in linkem Halter LH insert in LH tool holder Abmessungen in mm dimensions in mm R/L .DED.3031.33 3.29 3.3 0.2 3.5 13.2    R/L .207. ∙∙∙∙ .3-D R/L .0.738. ∙∙∙∙ .3-D Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte: righthand version and grade: 307 R.DED.3031.33/AL41F R.DED.3031.33/AL41F
