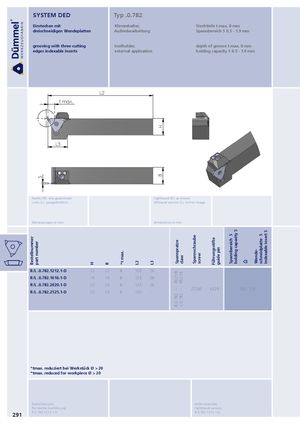

SYSTEM DED Typ .0.782
Einstechen mit Klemmhalter, Stechtiefe t max. 8 mm
dreischneidigen Wendeplatten Außenbearbeitung Spannbereich S 0.5 - 1.9 mm

grooving with three-cutting toolholder, depth of groove t max. 8 mm
edges indexable inserts external application holding capacity S 0.5 - 1.9 mm


L2
t max.


H
L3

B
S


Rechts (R): wie gezeichnet righthand (R): as shown
Links (L): spiegelbildlich lefthand version (L): mirror image


Abmessungen in mm dimensions in mm

holding capacity S


indexable insert S
Spannbereich S


schneidplatte S
Spannschraube
Bestellnummer


Führungsstifte
Spannpratze
part number


guide pin


Wende-
*t max.


screw
claw
L2

L3
H

B


R/L .0.782.1212.1-D 12 12 8 100 26
R.0.782. ∙∙∙ : PD21/R
L.0.782. ∙∙∙ : PD21/L


R/L .0.782.1616.1-D 16 16 8 125 26
R/L .0.782.2020.1-D 20 20 8 125 26
ZT200 6325 0.5 - 1.9
R/L .0.782.2525.1-D 25 25 8 150 -


*tmax. reduziert bei Werkstück Ø > 20
*tmax. reduced for workpiece Ø > 20


Bestellbeispiel: order-example:
für rechte Ausführung righthand version
R.0.782.1212.1-D R.0.782.1212.1-D
