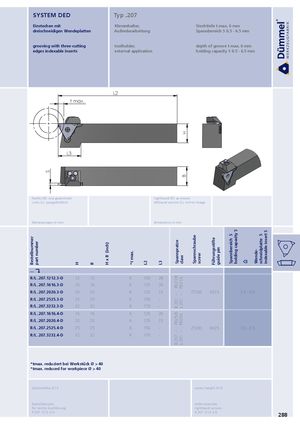

SYSTEM DED Typ .207
Einstechen mit Klemmhalter, Stechtiefe t max. 6 mm
dreischneidigen Wendeplatten Außenbearbeitung Spannbereich S 0.5 - 6.5 mm

grooving with three-cutting toolholder, depth of groove t max. 6 mm
edges indexable inserts external application holding capacity S 0.5 - 6.5 mm


L2
t max.


H
L3
S


B
Rechts (R): wie gezeichnet righthand (R): as shown
Links (L): spiegelbildlich lefthand version (L): mirror image


Abmessungen in mm dimensions in mm

holding capacity S


indexable insert S
Spannbereich S


schneidplatte S
Spannschraube
Bestellnummer


Führungsstifte
Spannpratze
part number


H x B (inch)


guide pin


Wende-
*t max.


screw
claw
L2

L3
H

B


... ↴
R.207. ∙∙∙ : PD25/R R.207. ∙∙∙ : PD21/R


R/L .207.1212.3-D 12 12 6 100 28
L.207. ∙∙∙ : PD25/L L.207. ∙∙∙ : PD21/L


R/L .207.1616.3-D 16 16 6 125 26
R/L .207.2020.3-D 20 20 6 125 23 ZT200 6325 2.9 - 4.0
R/L .207.2525.3-D 25 25 6 150 -
R/L .207.3232.3-D 32 32 6 170 -
R/L .207.1616.4-D 16 16 6 125 26
R/L .207.2020.4-D 20 20 6 125 23
R/L .207.2525.4-D 25 25 6 150 - ZT200 6325 3.9 - 6.5
R/L .207.3232.4-D 32 32 6 170 -


*tmax. reduziert bei Werkstück Ø > 40
*tmax. reduced for workpiece Ø > 40

Spitzenhöhe JS14 center height JS14

Bestellbeispiel: order-example:
für rechte Ausführung righthand version
R.207.1212.3-D R.207.1212.3-D
288
