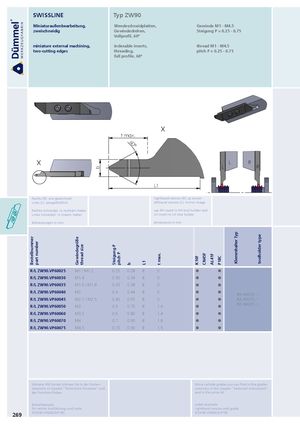

SWISSLINE Typ ZW90 Miniaturaußenbearbeitung, Wendeschneidplatten, Gewinde M1 - M4.5 zweischneidig Gewindedrehen, Steigung P = 0.25 - 0.75 Vollprofil, 60° miniature external machining, indexable inserts, thread M1 - M4.5 two-cutting edges threading, pitch P = 0.25 - 0.75 full profile, 60° X t max. 60 ° X L L R R b L1 Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Rechte Schneidpl. in rechtem Halter use RH insert in RH tool holder and Linke Schneidpl. in linkem Halter LH insert in LH tool holder Abmessungen in mm dimensions in mm Klemmhalter Typ toolholder type Bestellnummer Gewindegröße part number thread size Steigung P pitch P t max. CN45F AL41F K10F P18C L1 b R/L ZW90.VP60025 M1 / M1.2 0.25 0.28 8 0   R/L ZW90.VP60030 M1.4 0.30 0.34 8 0   R/L ZW90.VP60035 M1.6 / M1.8 0.35 0.38 8 0   R/L ZW90.VP60040 M2 0.4 0.44 8 0   R/L HW10.∙∙∙ R/L ZW90.VP60045 M2.2 / M2.5 0.45 0.50 8 0   R/L HW15.∙∙∙ R/L HW20.∙∙∙ R/L ZW90.VP60050 M3 0.5 0.70 8 1.4   R/L ZW90.VP60060 M3.5 0.6 0.80 8 1.4   R/L ZW90.VP60070 M4 0.7 0.90 8 1.8   R/L ZW90.VP60075 M4.5 0.75 0.90 8 1.9   Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte righthand version and grade RZW90.VP60025/P18C RZW90.VP60025/P18C 269
