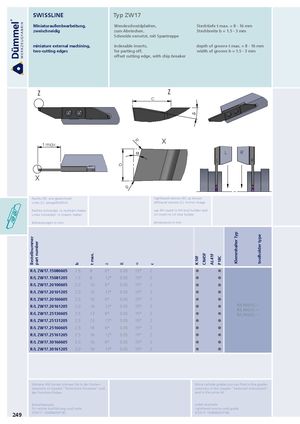

Schneide versetzt, mit Spantreppe
| miniature external machining, | indexable inserts, | depth of groove t max. = 8 - 16 mm |
| two-cutting edges | for parting off, | width of groove b = 1.5 - 3 mm |
offset cutting edge, with chip breaker
| Z | ��� c Z | |||||
| Rechts (R): wie gezeichnet Links (L): spiegelbildlich Rechte Schneidpl in recht t max. X | m Halter | R b | R ��� | righthand version (R): as shown lefthand version (L): mirror image use RH insert in RH tool holder and L L R R X | ||
| . Linke Schneidpl. in linkem Abmessungen in mm Bestellnummer part number | Halter b | t max. | δ ° | R | α ° | LH insert in LH tool holder dimensions in mm c K10F CN45F AL41F P18C Klemmhalter Typ toolholder type |
| R/L ZW17.15080605 R/L ZW17.15081205 R/L ZW17.20100605 | 1.5 1.5 2.0 | 8 8 10 | 6 12° 6° | 0.05 0.05 0.05 | 15 15° 15° | 2 2 2 |
| R/L ZW17.20101205 | 2.0 | 10 | 12° | 0.05 | 15° | 2 |
| R/L ZW17.20160605 | 2.0 | 16 | 6° | 0.05 | 15° | R/L HW10∙∙∙ 2 |
| R/L ZW17.20161205 | 2.0 | 16 | 12° | 0.05 | 15° | . R/L HW15.∙∙∙ 2 |
| R/L ZW17.25130605 | 2.5 | 13 | 6° | 0.05 | 15° | R/L HW20.∙∙∙ 2 |
| R/L ZW17.25131205 | 2.5 | 13 | 12° | 0.05 | 15° | 2 |
| R/L ZW17.25160605 | 2.5 | 16 | 6° | 0.05 | 15° | 2 |
| R/L ZW17.25161205 R/L ZW17.30160605 R/L ZW17.30161205 Weitere HM Sorten könne übersicht im Kapitel "Tech der Preisliste finden. Bestellbeispiel: für rechte Ausführung und RZW17.15080605/P18C | 2.5 3.0 3.0 nSieind nische Hi Sorte | 16 16 16 er Sorten nweise" | 12° 6° 12° - und | 0.05 0.05 0.05 | 15° 15° 15° | 2 2 2 More carbide grades you can find in the gra summary in the chapter "technical instructi and in the price list. order-example: righthand version and grade RZW17.15080605/P18C |
