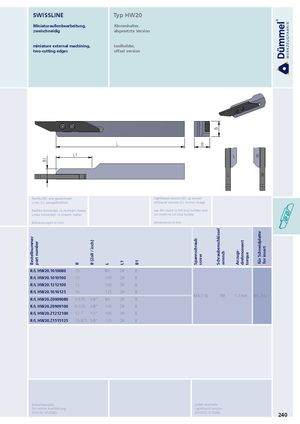

Bestellnummer part number B1 B B (Zoll / inch) L L1 B1 Spannschraub screw B Schraubenschlüssel wrench Anzugs- drehmoment torque für Schneidplatte for insert SWISSLINE Typ HW20 Miniaturaußenbearbeitung, Klemmhalter, zweischneidig abgesetzte Version miniature external machining, toolholder, two-cutting edges offset version L B L1 L R L R Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Rechte Schneidpl. in rechtem Halter use RH insert in RH tool holder and Linke Schneidpl. in linkem Halter LH insert in LH tool holder Abmessungen in mm dimensions in mm R/L HW20.1010080 10 80 28 8 R/L HW20.1010100 10 100 28 8 R/L HW20.1212100 12 100 28 8 R/L HW20.1616125 16 125 28 8 M3/7-SL T8F 1.2 Nm R/L ZW.∙∙∙ R/L HW20.Z0909080 9.525 3/8” 80 28 8 R/L HW20.Z0909100 9.525 3/8” 100 28 8 R/L HW20.Z1212100 12.7 1/2” 100 28 8 R/L HW20.Z1515125 15.875 5/8” 125 28 8 Bestellbeispiel: order-example: für rechte Ausführung righthand version RHW20.1010080 RHW20.1010080 240
